Hai una presa AMD AM4 e hai bisogno di aiuto nell'installazione del tuo dissipatore XC7 RGB? Abbiamo un video che ti guiderà attraverso il processo di installazione.

Istruzioni video

Preparazione per l'installazione del XC7 RGB

Quando installi il XC7 RGB sulla tua presa AMD AM4, dovrai prima rimuovere il supporto di montaggio originale e installare la piastra posteriore AMD AM4.

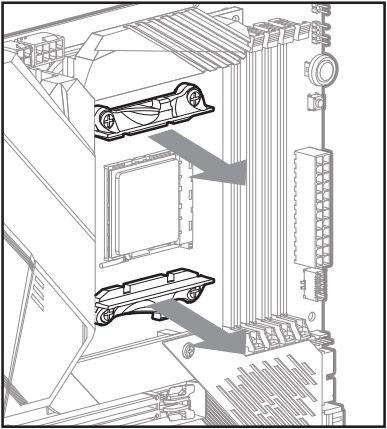

1. Rimuovi il supporto di montaggio AM4 originale dalla tua scheda madre.

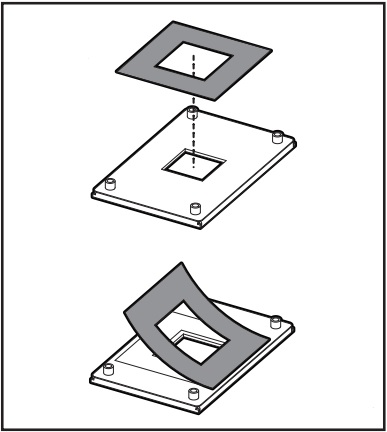

2. Attacca il nastro biadesivo fornito sulla piastra posteriore AM4.



3. Utilizza il nastro biadesivo per fissare la piastra posteriore AM4 sul retro della scheda madre.
   • Assicurati che i fori sulla piastra posteriore siano correttamente allineati con i fori sulla tua scheda madre.

Dovrai anche rimuovere il supporto Intel LGA 1200 attorno al blocco acqua XC7 RGB e installare il supporto di montaggio AMD AM4.

1. Rimuovi il coperchio protettivo TIM dal lato inferiore del blocco acqua XC7 RGB.
2. Ruota leggermente il supporto in senso orario fino a quando si ferma.



3. Tira il supporto oltre la piastra fredda del blocco acqua per rimuoverlo.

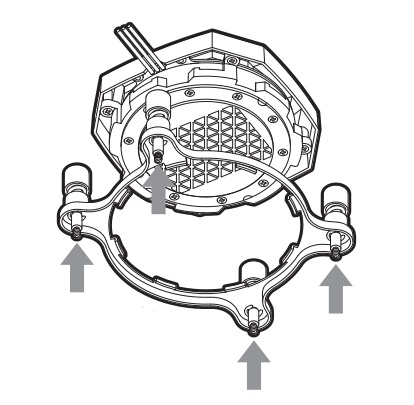

4. Installa il supporto di montaggio AMD AM4 sul blocco acqua.


Installazione del XC7 RGB

Dopo aver installato sia la piastra posteriore AMD AM4 sulla tua scheda madre che il supporto di montaggio AMD AM4 sul blocco acqua XC7 RGB, puoi ora installare il dissipatore sulla tua scheda madre.

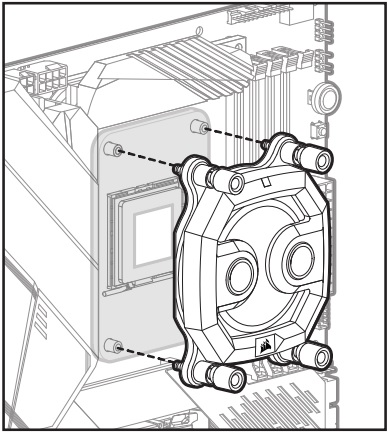

1. Metti il blocco acqua sulla piastra posteriore AMD AM4.



2. Serrare le viti del XC7 RGB per fissarlo alla piastra posteriore.
3. Utilizza il cavo adattatore RGB incluso per collegare il XC7 RGB a un controller di illuminazione CORSAIR, un altro componente della serie Hydro X, o un'intestazione RGB della scheda madre.

Dopo aver finito l'installazione del XC7 RGB, puoi utilizzare iCUE per personalizzare l'illuminazione RGB sul tuo dissipatore.
