Hai bisogno di aiuto per configurare la combo pompa/reservoir Hydro X Series XD7 RGB? Abbiamo un video e questa guida per aiutarti.

• Contenuto della confezione
• Configurazione dell'XD7
• Opzionale: Installazione della sonda di temperatura
• Riempimento dell'XD7
• Istruzioni video

Contenuto della confezione

La confezione contenente l'XD7 dovrebbe includere le seguenti parti:

• Combo pompa/reservoir XD7
• Tappi G1/4
• Sonda di temperatura
• Viti di montaggio
• Adattatore ARGB
• Jumper a 24 pin

Configurazione dell'XD7

Per configurare il tuo XD7:

1. Monta l'XD7 su un supporto per ventola del case o direttamente nel case del tuo PC.

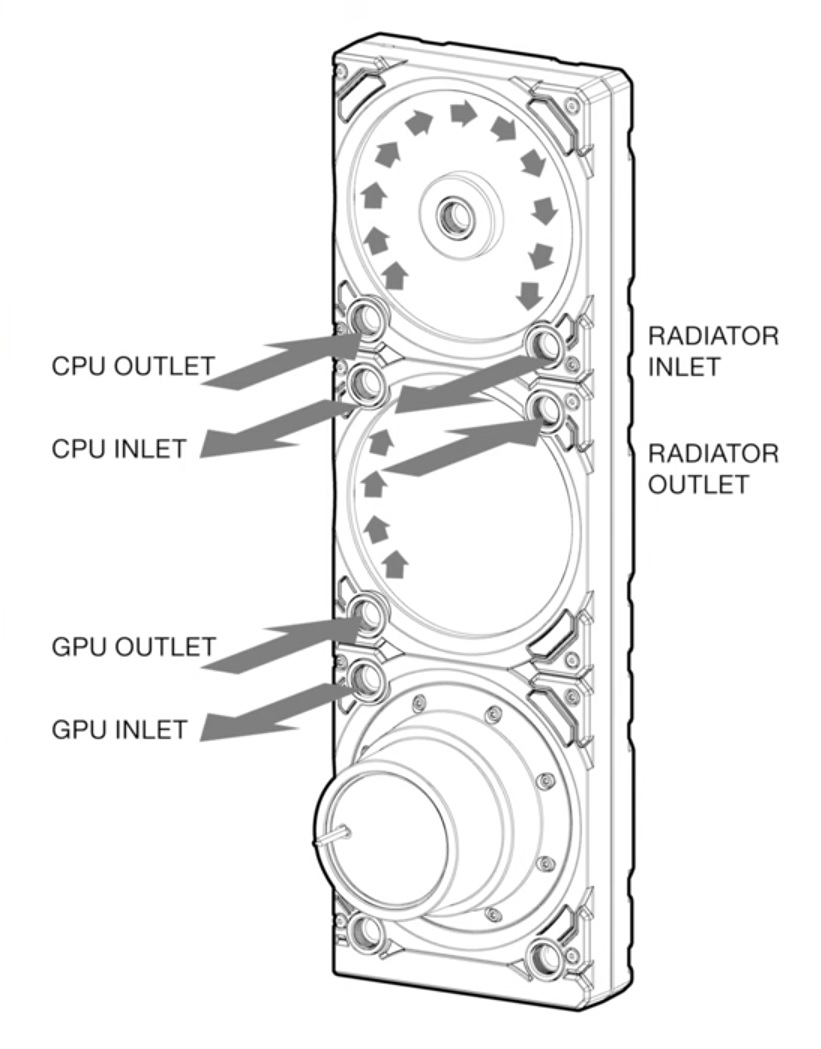

2. Utilizza il diagramma sottostante per la posizionamento consigliato dell'XD7.
   • NOTA: I due porti inferiori dovrebbero essere utilizzati solo come porti di scarico.

3. Installa l'XD7 nel case del tuo PC.
4. Collega i raccordi dei tubi ai porti dell'XD7.
5. Collega i tubi all'XD7 e agli altri componenti della serie Hydro X.

Opzionale: Installazione della sonda di temperatura

Se desideri installare una sonda di temperatura, puoi:

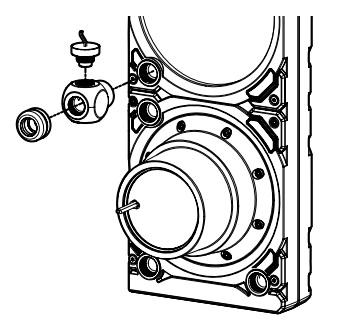

• Installare un raccordo adattatore a Y su qualsiasi porta di ingresso/uscita sull'XD7 ECCETTO i porti di riempimento o scarico, quindi installare la sonda di temperatura sul raccordo adattatore a Y.

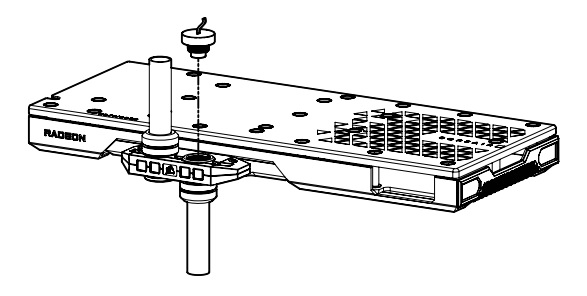

• Installare la sonda di temperatura su una porta non utilizzata su un blocco GPU.


Riempimento dell'XD7

Dopo aver finito di configurare l'XD7, è il momento di riempirlo con il liquido di raffreddamento.

NOTA: Assicurati che l'unità di alimentazione sia spenta e scollegata da tutti i componenti del computer durante il riempimento dell'XD7.

1. Rimuovi il tappo G1/4 dalla parte superiore dell'XD7.
   • NOTA: Assicurati che tutti gli altri porti G1/4 non utilizzati siano tappati.

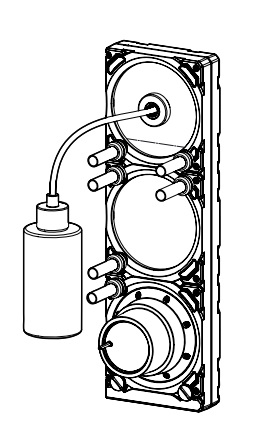

2. Utilizza una bottiglia per riempire l'XD7 con il liquido di raffreddamento.



3. Collega il jumper a 24 pin incluso al cavo ATX a 24 pin dell'alimentatore.
4. Scollega il connettore del ventilatore a 4 pin della pompa XD7 dalla scheda madre/controller del ventilatore; ciò farà funzionare la pompa al 100% di velocità per facilitare il riempimento.
5. Collega l'alimentatore all'alimentazione e accendilo per far funzionare la pompa; il liquido di raffreddamento inizierà a scorrere attraverso il sistema.
6. Prima che il serbatoio si svuoti del liquido di raffreddamento, spegni l'alimentatore.
   • IMPORTANTE: NON lasciare che la pompa funzioni a secco o che il serbatoio si svuoti del liquido di raffreddamento, poiché ciò potrebbe danneggiare la pompa.
7. Ripeti i passaggi 5 e 6 fino a quando l'XD7 mantiene il livello del liquido di raffreddamento.
   • NOTA: Consigliamo di non riempire il serbatoio oltre i 4 cm (1,5") dal bordo superiore.
8. Lascia che la pompa funzioni per circa 24 ore per eliminare eventuali bolle d'aria intrappolate nei componenti e assicurarti che non ci siano perdite.
9. Dopo aver testato la tenuta del sistema, spegni l'alimentatore e scollega il jumper a 24 pin.
10. Ricollega l'alimentazione agli altri periferici del computer e accendi il computer.
