Hai bisogno di aiuto nell'installazione del blocco d'acqua HYDRO X Series XG7 per la tua NVIDIA RTX 3080 o 3090? Abbiamo un video che può aiutarti ad avviare il tuo blocco d'acqua.

Strumenti da utilizzare

Per installare il tuo blocco d'acqua, avrai bisogno dei seguenti cacciaviti:

• PH1
• T5
• T6H
• T8H

Istruzioni video

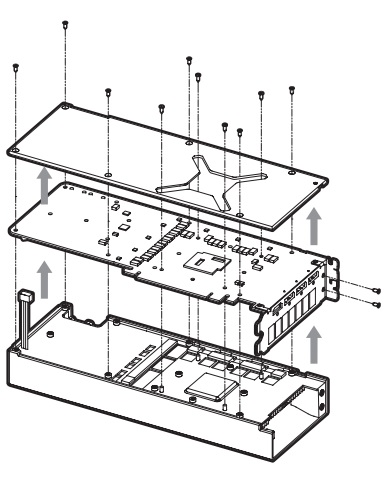

Passo uno: Rimozione della scheda grafica

Il primo passo dell'installazione è rimuovere la scheda grafica dall'insieme ventola dissipatore di calore.

1. Rimuovi eventuali coperture e viti che fissano la piastra posteriore alla tua scheda grafica.
   • Consigliamo di utilizzare un pezzo di nastro adesivo resistente per rimuovere le quattro piccole coperture delle viti.
2. Rimuovi il supporto di montaggio dello slot PCI dalla tua scheda grafica.
   • (Opzionale) Se hai un XG7 3090, sostituisci il supporto di montaggio dello slot PCI con il supporto a doppia presa incluso con il blocco d'acqua.
3. Scollega tutti i cavi collegati dall'insieme ventola dissipatore di calore.
4. Rimuovi le viti che fissano la scheda grafica all'insieme ventola dissipatore di calore.
5. Rimuovi delicatamente la scheda grafica dall'insieme ventola dissipatore di calore.



6. Pulisci il composto termico originale e rimuovi i pad termici.
   • Usa alcool isopropilico, se necessario.

Passo due: Installazione del blocco d'acqua

Una volta rimossa la scheda grafica dall'insieme ventola dissipatore di calore, puoi ora installare il blocco d'acqua.

1. Instrada i cavi attraverso la parte posteriore del blocco d'acqua.
2. Rimuovi il coperchio TIM e posiziona il blocco d'acqua su una superficie liscia con il coperchio e il vetro acrilico rivolti verso il basso.
3. Posiziona con cura la tua scheda grafica nuda sul blocco d'acqua con materiale termico preinstallato.
   • Assicurati di allineare attentamente i fori della scheda grafica con i fori nel blocco d'acqua.
4. Riinstalla il supporto di montaggio dello slot PCI.
5. Posiziona la piastra posteriore fornita del blocco d'acqua sulla scheda grafica.
   • Assicurati di allineare attentamente i fori della piastra posteriore con i fori della scheda grafica.
6. Utilizza un cacciavite a testa Phillips per fissare l'insieme blocco d'acqua con le viti M2.5x5mm incluse.
7. Utilizza il cavo adattatore RTGB incluso per collegare l'insieme blocco d'acqua a un controller di illuminazione RGB Corsair, un altro componente della serie Hydro X, o un'intestazione RGB della scheda madre.
