Il blocco acqua per SSD M.2 Hydro X Series XM2 consente di raffreddare un SSD M.2 ad alta velocità e di mantenere elevate velocità di trasferimento dati. Abbiamo un video e istruzioni scritte per aiutarti con l'installazione.

Istruzioni video

Installazione del blocco acqua per SSD M.2

Prima dell'installazione, assicurati che il sistema del PC sia spento.

1. Rimuovi la pellicola protettiva dai pad termici del morsetto di montaggio e del blocco acqua.
2. Posiziona il tuo SSD M.2 NVME sul morsetto di montaggio.



3. Posiziona il blocco acqua sull'SSD M.2 NVME e premi verso il basso fino a quando il morsetto di montaggio si chiude.
4. Trova uno slot M.2 key M 2280 disponibile sulla tua scheda madre.
   • Assicurati di rimuovere eventuali coperture e viti; per schede M.2 più corte, assicurati che non rimangano viti sui distanziali.

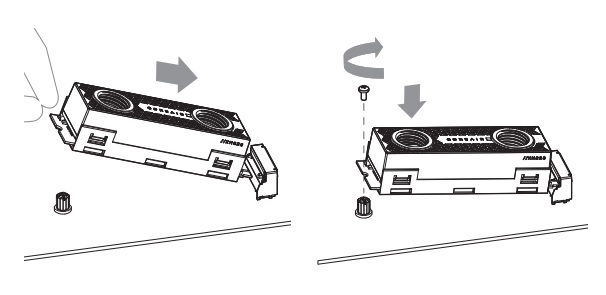

5. Inserisci l'SSD M.2 NVME nello slot.
6. Fissa l'SSD con una vite.



7. Installa i due raccordi filettati XF G1/4" BSPP sui porti del blocco acqua.
   • Assicurati di stringere i raccordi a mano. NON utilizzare attrezzi per stringere i raccordi.



8. Installa e fissa il tubo del blocco acqua sui raccordi.

Assicurati di fare un test di tenuta prima di accendere il sistema del PC.
