AM4 ソケット互換性とブラケット取り付けガイド
PRO XTまたはPlatinumクーラーを搭載
ほとんどの新しいCorsairの液体クーラーは、AMDのAM4ソケットとすぐに互換性があります。AM4 AMD リテンション・ブラケット・キットは、以下のクーラーのいずれかを使用している場合は、使用する必要はありません:
- CUE H100i Elite Capellix
- iCUE H115i Elite Capellix
- iCUE H150i Elite Capellix
- iCUE H100i Pro XT
- iCUE H115i Pro XT
- iCUE H150i Pro XT
- H100i Platinum
- H115i Platinum
- H100i Platinum SE
- H100x
- H60 (2018 model)

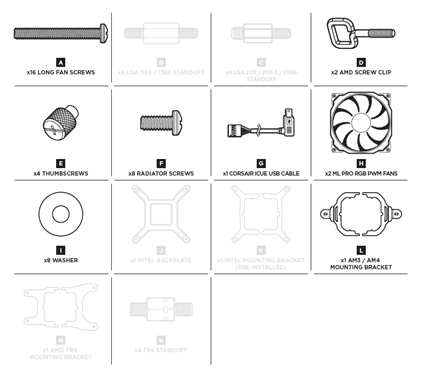

AM4システムにクーラーをインストールするには、以下のハードウェアが必要です:
- 1 AM4 mounting bracket (L)
- 2 AMD screw clips (D)
- 2 thumbscrews (E)
AM4ソケットを使用してクーラーをマウントする場合:
- 予め取り付けられているIntelマウントブラケットをクーラーから取り外します。
- AMDブラケットをポンプのスロットに両側から押し込んで取り付けます。
- ブラケットがすべての面で均一に固定されていることを確認してから、クーラーを取り付けます。
- ブラケットにAMDスクリュークリップを取り付け、蝶ネジで固定します 。
- 蝶ネジは最後まで締めないでください。ねじクリップのループをマウントクリップの保持フックにかけるために、十分な余裕が必要です。
- ブラケットをAMD純正マウントクリップに合わせ、スクリュークリップのループをリテンションフックに通してクーラーを取り付けます。
- クーラーが固定されるまで、蝶ネジを締めます。
- 蝶ネジは締めすぎないでください。締めすぎると固定用フックが破損します。
図解やより詳細なインストール手順をご覧になりたい場合は、お使いのクーラーの製品マニュアルをご参照ください。
また、クーラーの取り付けに関するビデオもご覧ください:
HydroまたはPROクーラーを搭載
旧型のモデルは箱から出しても互換性がありませんが、AM4 AMDリテンションブラケットキットもあれば、AM4ソケットで以下のクーラーを使用することができます:
- H50
- H55
- H75
- H80i v2 (H80i GT)
- H90
- H100i v2 (H100i GTX)
- H105
- H110i GTX
- H115i
以下は、AM4 AMD リテンション・ブラケット・キットに含まれるものです:

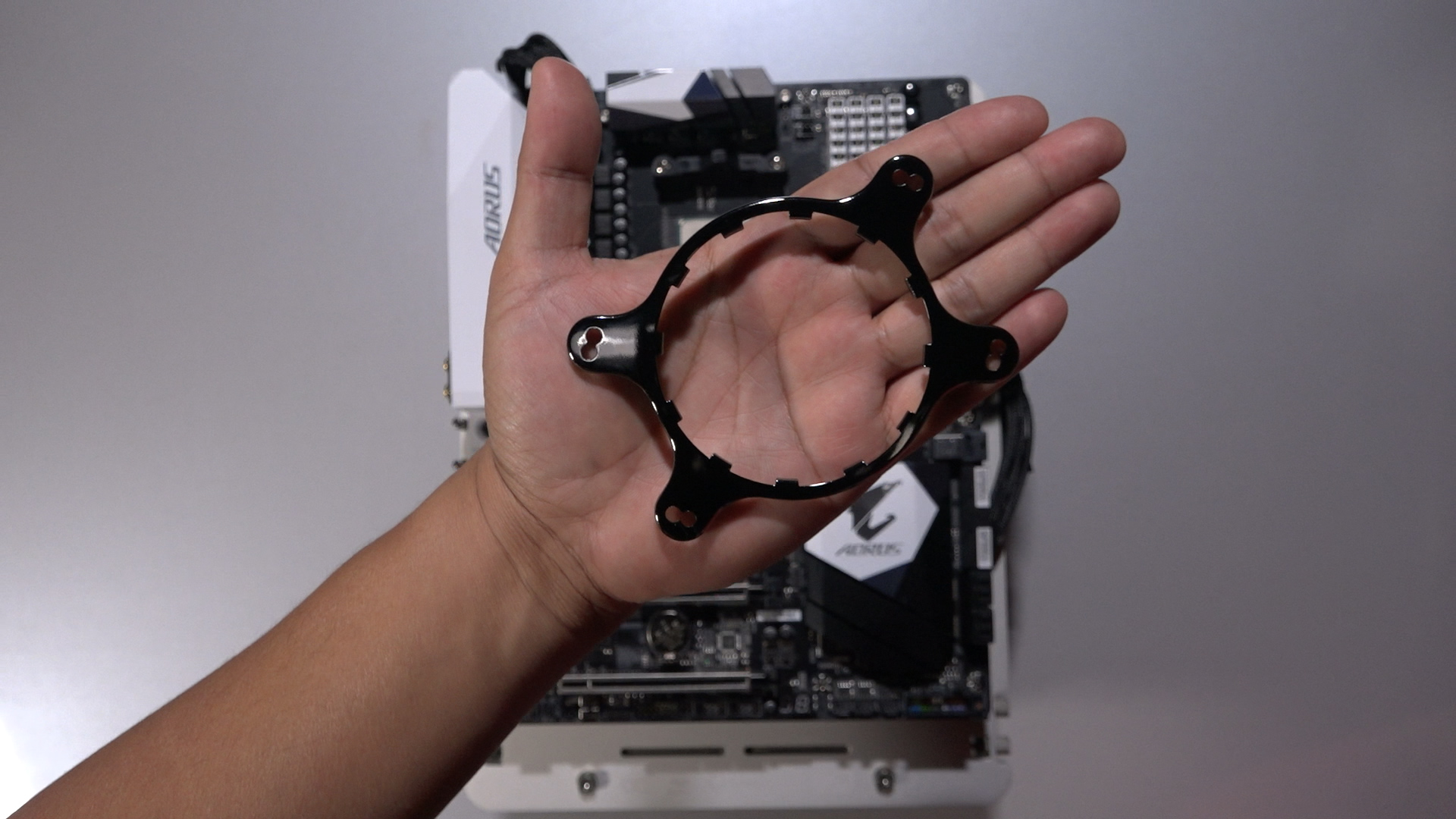

- 円形ポンプ用AM4ブラケット 1個

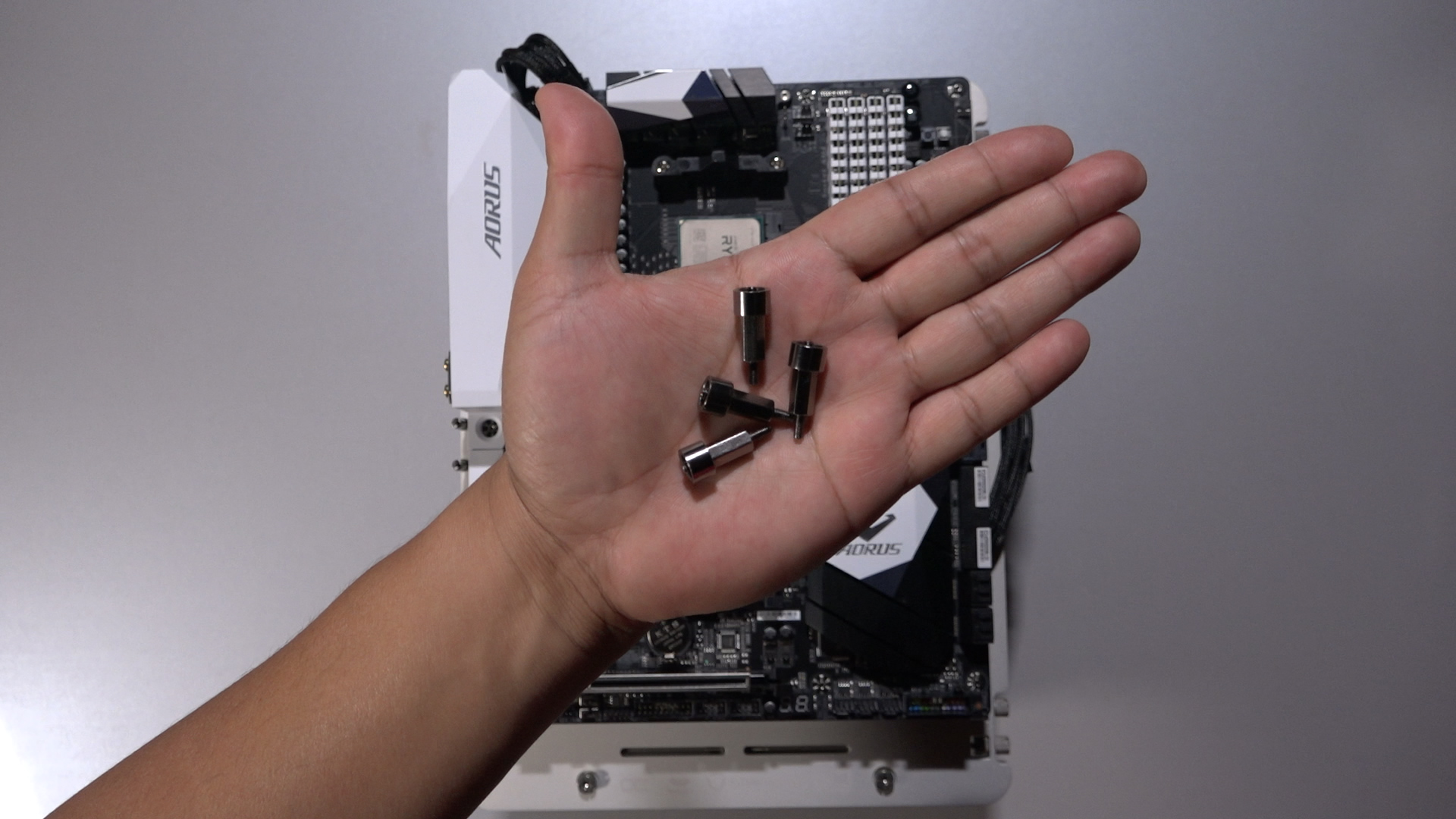

- 4つの襟付きスタンドオフ

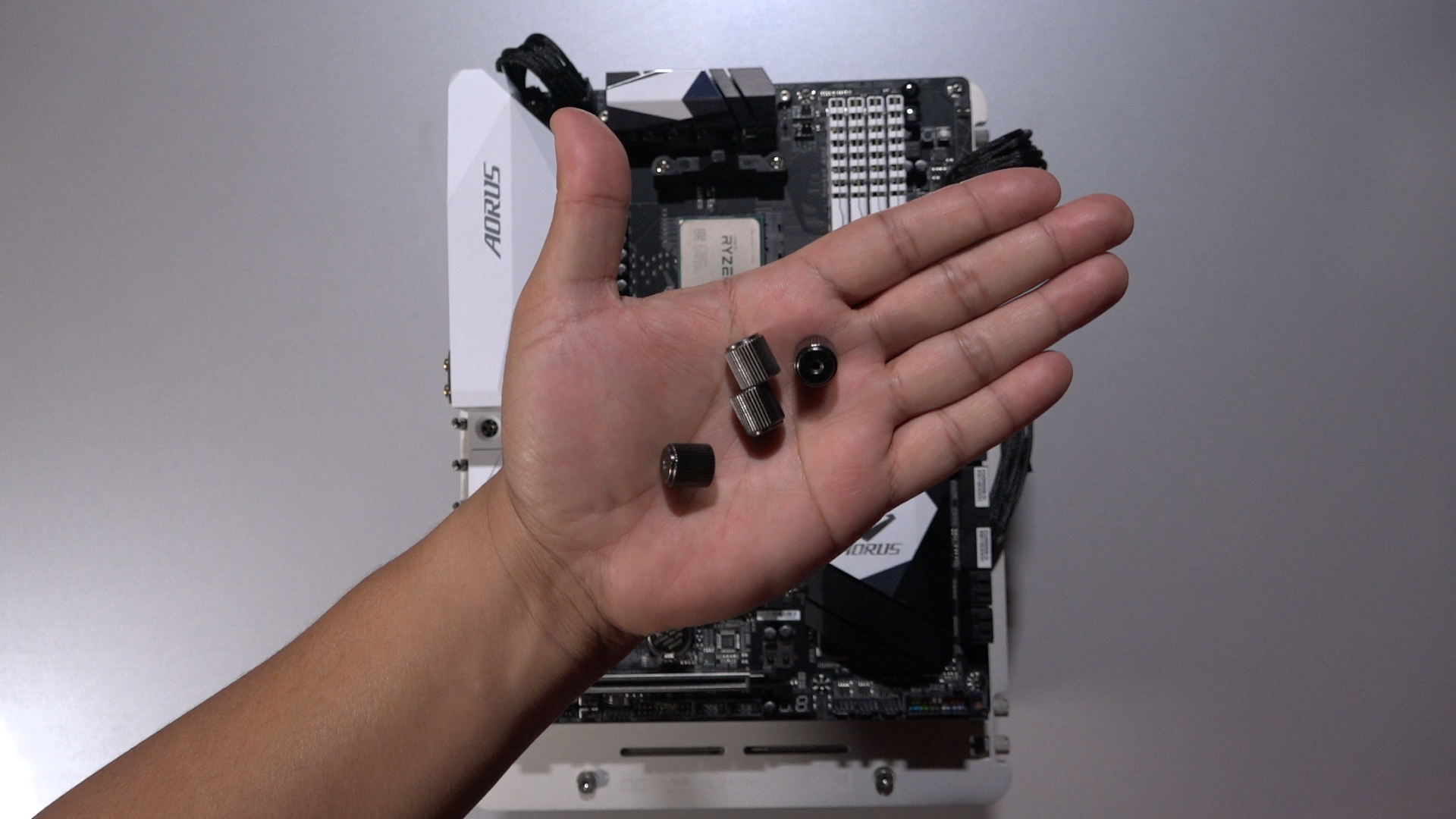

- イモネジ4本
マウントキットの取り付け方法:
- マザーボード前面からAMD純正マウントクリップを取り外します。
- 元のAMDバックプレートにAM4スペーサーを襟を下にして挿入します。
- Hydroシリーズクーラーの純正Intelブラケットを、キット付属のAMDブラケットに交換します。
- そこから、典型的なHydroシリーズクーラーのインストールを進めます(電源とUSBケーブルの接続を忘れずに)。
より詳細な手順が必要な場合は、ユーザーガイドを参照してください。
