HYDRO X: 30シリーズリファレンスグラフィックスカードにHYDRO XシリーズXG5 RGB GPUウォーターブロックを取り付ける方法

この記事には、CORSAIR HYDRO XシリーズXG5 RGB GPUウォーターブロックをリファレンスデザインのNVIDIA GeForce RTX 30シリーズグラフィックスカードに取り付けるための手順とビデオが含まれています。

注意: XG5の統合RGB照明を使用する場合は、CORSAIR iCUE Commander PRO / CORE XTまたはLighting Node PROコントローラーが必要です。これにより、iCUEソフトウェアを使用してビジュアルエフェクトをプログラムおよび制御できます。

ビデオ手順

ステップ1：グラフィックスカードの準備

最初のステップは、ウォーターブロックの取り付けのためにグラフィックスカードを準備することです。

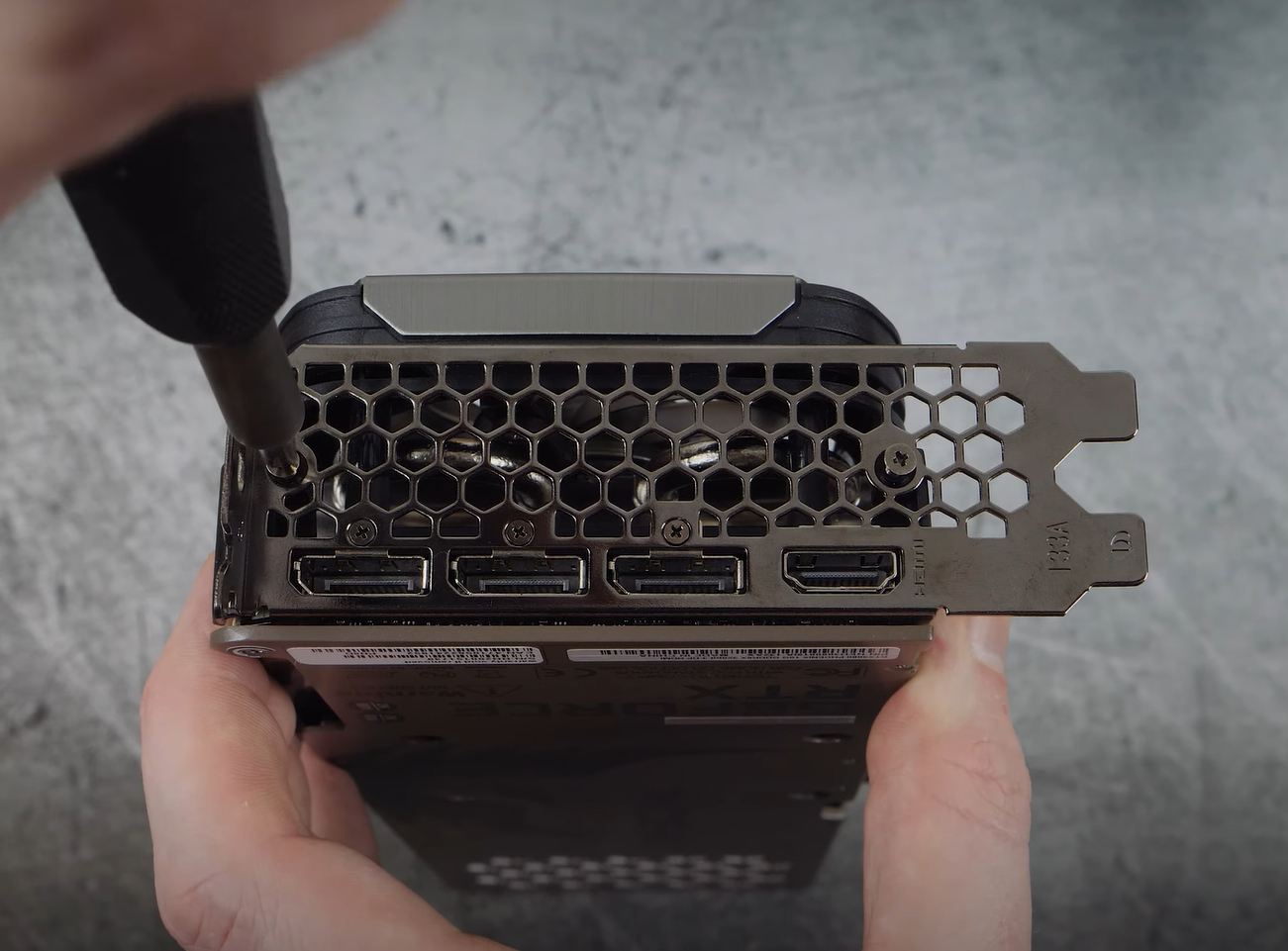

1. グラフィックスカードからPCIスロット取り付けブラケットを外します。



2. グラフィックスカードにバックプレートがある場合は、それを取り外します。

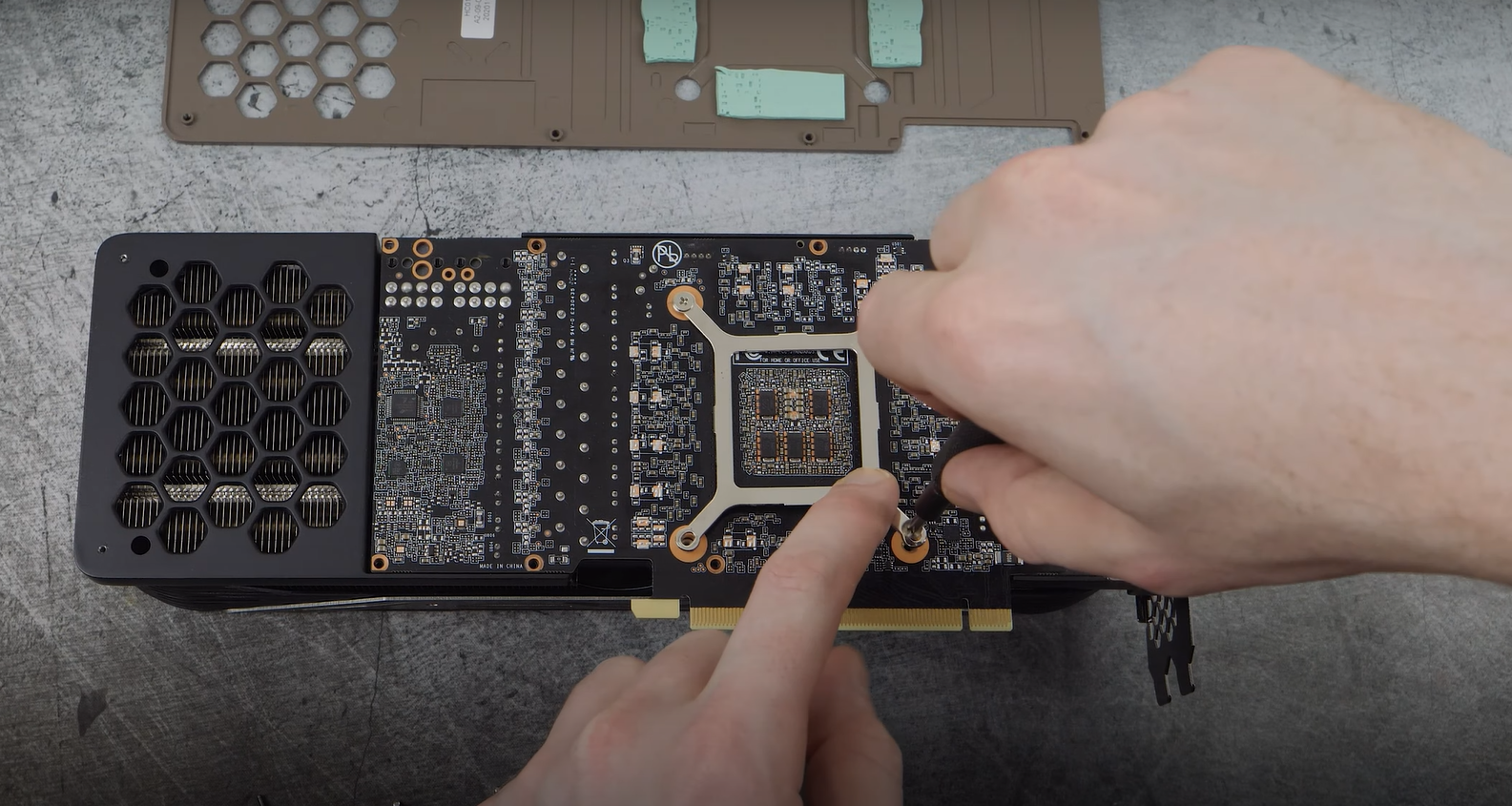

3. グラフィックスカードからGPUヒートシンク保持ブラケットを外します。



4. グラフィックスカードPCBをヒートシンクアセンブリから取り外します。
   • ファンをオンボードヘッダーから注意して取り外します。
5. 無塵布とイソプロピルアルコールを使用してGPU上の古い熱伝導ペーストを取り除きます。

ステップ2：ウォーターブロックの取り付け

グラフィックスカードPCBを元のヒートシンクアセンブリから取り外し、古い熱伝導ペーストをきれいに拭き取ったら、ウォーターブロックを取り付けることができます。

1. XG5コールドプレートからプラスチックカバーを取り外します。
2. グラフィックスカードGPUをXG5に取り付け、穴を合わせるようにします。

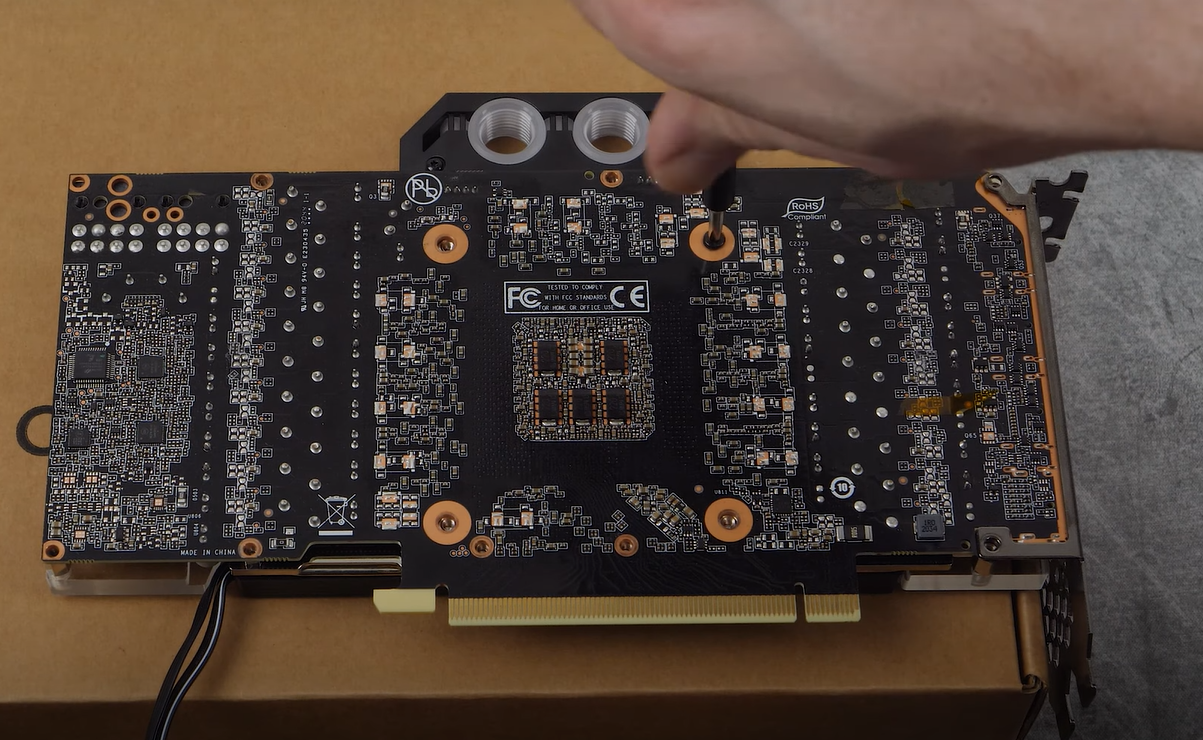

3. 提供されたネジを使用してグラフィックスカードをXG5に固定します。

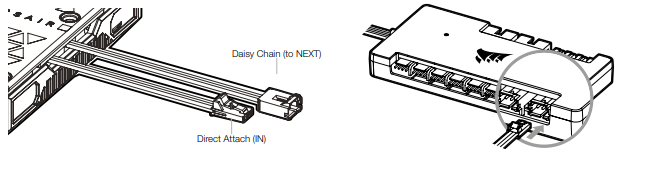

4. XG5をCORSAIRライティングコントローラーまたはマザーボードのARGBヘッダーにアダプターを使用して接続します。



ステップ3：XG5をカスタム冷却ループに取り付ける

最後のステップは、XG5をシステムのカスタム冷却ループに取り付けることです。XG5をカスタム冷却ループに取り付けるには、CORSAIR WebstoreでCORSAIR XF G1/4" BSPPスレッドタイプのフィッティングを2つ購入する必要があります。

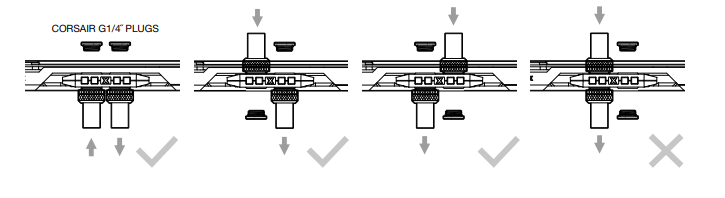

注意: XG5のウォーターブロックポートを入口と出口の両方として使用しないでください。これにより、流体がウォーターブロックをバイパスします。

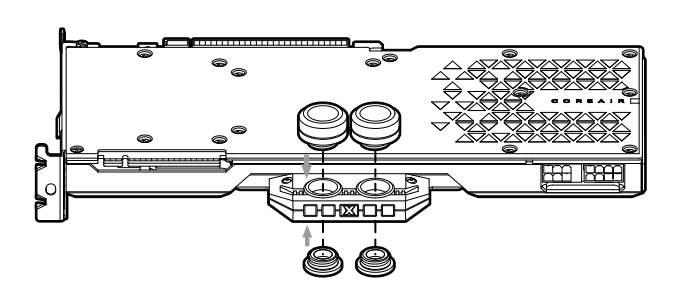

1. CORSAIR XF G1/4" BSPP スレッドタイプのフィッティングを2つ、XG5のウォーターブロックポートに取り付けます。フィッティングを手でしっかりと締め、工具（たとえばプライヤー）を使用しないでください。



2. XG5の残りのポートをG1/4"プラグで閉じます。
3. プラグツールを使用してプラグを締めます。
   • 注意: プラグの表面を傷つける可能性があるため、ドライバーを使用しないでください。
4. 使用したXF圧縮フィッティングタイプに適したチュービングを取り付けます。
5. ロックリングを使用してチュービングをカスタム冷却ループに固定します。
   • 注意: 圧縮フィッティング以外のフィッティングを使用した場合は、そのフィッティングタイプに適した固定方法を使用してください。
6. PCの電源を入れる前に冷却ループのリークテストを行います。
