Precisa de ajuda para instalar o seu refrigerador de CPU líquido iCUE Elite Capellix? Temos instruções em vídeo e por escrito para ajudá-lo. Estas instruções são aplicáveis aos soquetes AMD.

Também pode encontrar um PDF do manual de instruções aqui.

Instruções em vídeo

Passo 1: Substituir o suporte pré-instalado

O Elite Capellix vem com um suporte de montagem Intel pré-instalado. Você precisará substituir o suporte por um suporte AMD para montar corretamente a bomba do seu refrigerador.

1. Remova o suporte Intel pré-instalado da cabeça da bomba.
2. Instale o suporte AMD empurrando ambos os lados no encaixe da bomba.
   • Assegure-se de que o suporte esteja firmemente fixado em todos os lados antes de instalar o seu refrigerador.

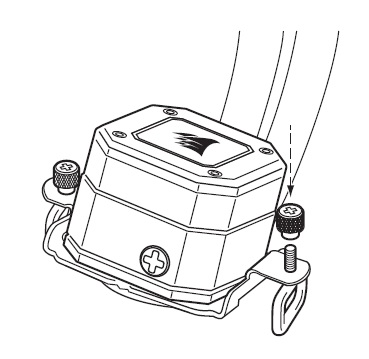

3. Instale os clipes de parafuso AMD no suporte e fixe-os levemente com os parafusos de polegar.
   • NÃO aperte os parafusos de polegar completamente. Você precisa ter folga suficiente para passar os clipes de parafuso sobre os ganchos de retenção do suporte de montagem.


Passo 2: Instalar o refrigerador

Depois de substituir os suportes, você pode instalar o seu refrigerador no seu sistema de PC.

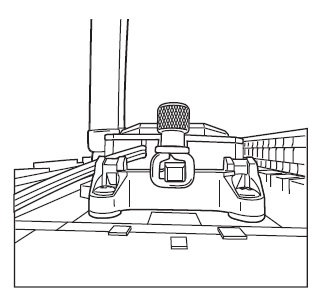

1. Alinhe o suporte com os clipes de montagem AMD padrão e instale o refrigerador deslizando os laços dos clipes de parafuso sobre os ganchos de retenção.

2. Aperte os parafusos de polegar até que o refrigerador esteja seguro.
   • NÃO aperte demais os parafusos de polegar. Fazê-lo danificará os ganchos de retenção.
3. Conecte o cabo tach da bomba ao cabeçalho CPU_FAN da sua placa-mãe.
   • Também deve passar os cabos da cabeça da bomba para a parte traseira do seu sistema.

Passo 3: Conectar os ventiladores e a bomba ao iCUE Commander CORE

Depois de instalar o seu refrigerador na placa-mãe, é hora de conectar os ventiladores e a bomba ao iCUE Commander CORE.

1. Encontre um local adequado no seu sistema onde o iCUE Commander CORE possa ser montado.
2. Monte o seu Commander CORE usando a fita adesiva dupla face.
3. Conecte o cabo de 24 pinos do Elite Capellix à porta apropriada no seu Commander CORE.
4. Conecte os cabos PWM e LED dos seus ventiladores ao Commander CORE.
   • NOTA: O Commander CORE pode suportar até 6 ventiladores CORSAIR PWN RGB.

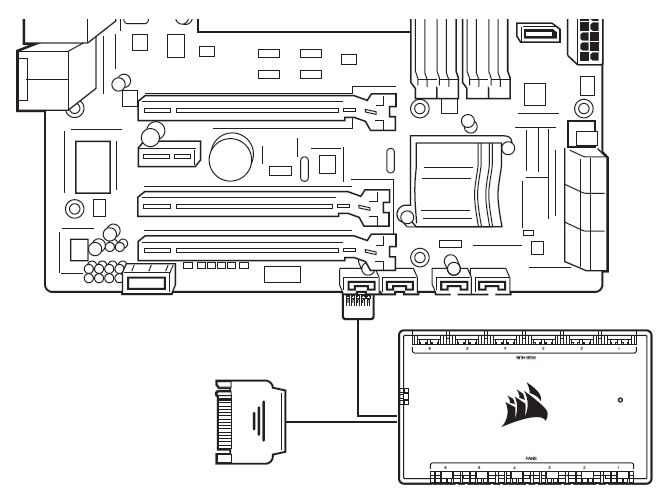

5. Conecte o cabo USB do Commander CORE a um cabeçalho USB 2.0 disponível na sua placa-mãe.
6. Conecte o cabo de energia da bomba a uma tomada de energia SATA da sua fonte de alimentação.
