Har du ett AMD AM4-socket och behöver hjälp med att installera din XC7 RGB-kylare? Vi har en video som hjälper dig genom installationsprocessen.
Videoinstruktioner
Förberedelse för installation av XC7 RGB
När du installerar XC7 RGB på ditt AMD AM4-socket måste du först ta bort den ursprungliga monteringsfästen och installera AMD AM4-bakplattan.

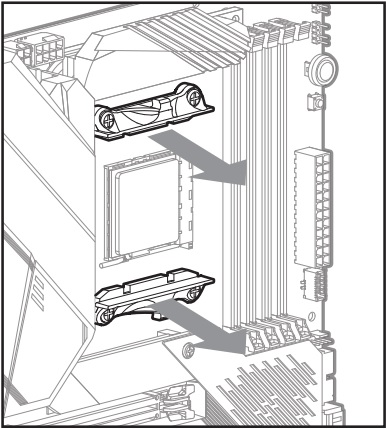

- Ta bort den ursprungliga AM4-monteringsfästen på ditt moderkort.

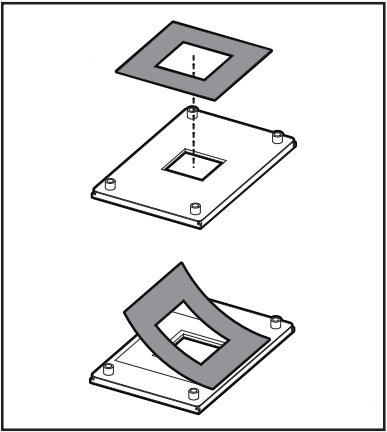

- Fäst det medföljande dubbelsidiga tejpet på AM4-bakplattan.
- Använd det dubbelsidiga tejpet för att säkra AM4-bakplattan på baksidan av moderkort.
- Kontrollera att hålen på bakplattan är korrekt justerade med hålen på ditt moderkort.
Du måste också ta bort Intel LGA 1200-fästen runt XC7 RGB-vattenblocken och installera AMD AM4-monteringsfästen.
- Ta bort TIM-skyddsöverdraget från undersidan av XC7 RGB-vattenblocken.

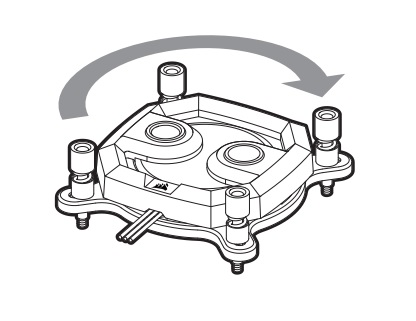

- Vrid fästen försiktigt medurs tills det stannar.
- Dra fästen förbi vattenblocken kylplatta för att ta bort det.

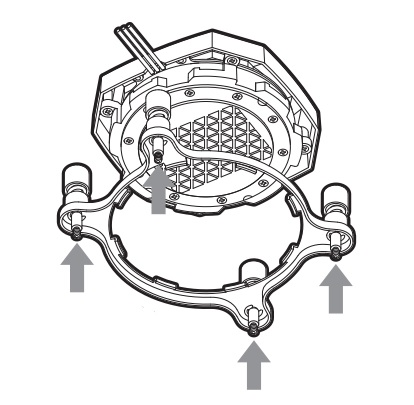

- Installera AMD AM4-monteringsfästen på vattenblocken.
Installation av XC7 RGB
När du har installerat både AMD AM4-bakplattan på ditt moderkort och AMD AM4-monteringsfästen på din XC7 RGB-vattenblocker kan du nu installera kylaren på ditt moderkort.

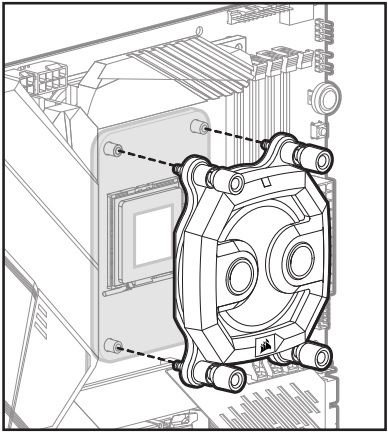

- Placera vattenblocken på AMD AM4-bakplattan.
- Dra åt skruvarna på XC7 RGB för att säkra den på bakplattan.
- Använd den medföljande RGB-adapterkabeln för att ansluta XC7 RGB till en CORSAIR-belysningskontroll, en annan Hydro X-seriekomponent eller ett moderkorts RGB-header.
När du har slutfört installationen av XC7 RGB kan du använda iCUE för att anpassa RGB-belysningen på din kylare.
