Den här artikeln innehåller instruktioner och en video som hjälper dig att installera din CORSAIR HYDRO X Series XG5 RGB GPU Water Block på ditt NVIDIA GeForce RTX 30-series grafikort med referensdesign.
OBS: Om du vill använda den integrerade RGB-belysningen på XG5 behöver du antingen en CORSAIR iCUE Commander PRO / CORE XT eller en Lighting Node PRO-kontroller, som låter dig använda iCUE-programvaran för att programmera och kontrollera de visuella effekterna.
Videoinstruktioner
Steg 1: Förbereda grafikkort
Det första steget är att förbereda ditt grafikkort för installation av vattenblocken.

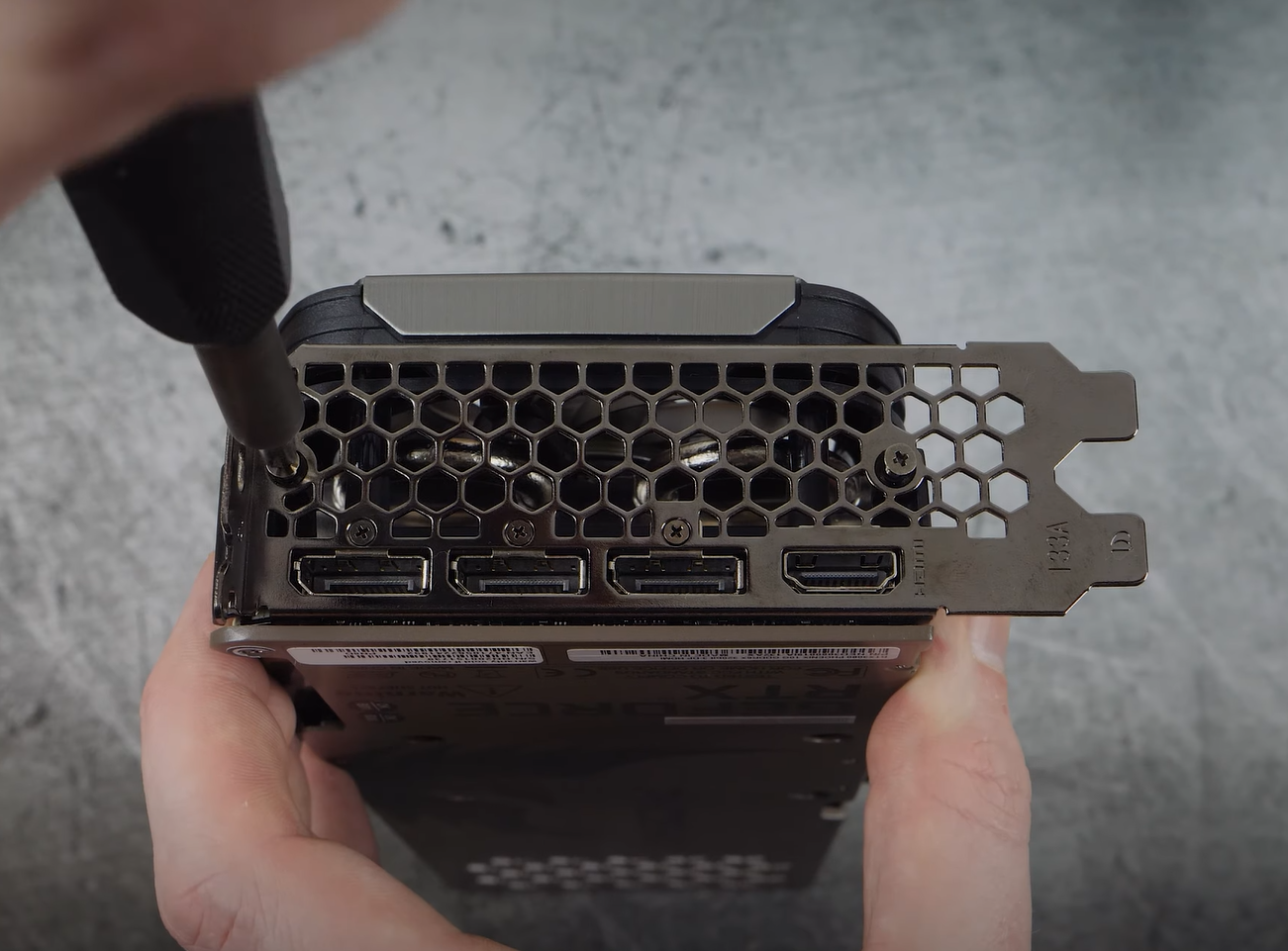

- Skruva bort monteringsfäste för PCI-kort från grafikkortets.
- Om ditt grafikkort har en bakplatta skruvar du bort den från grafikkortets.

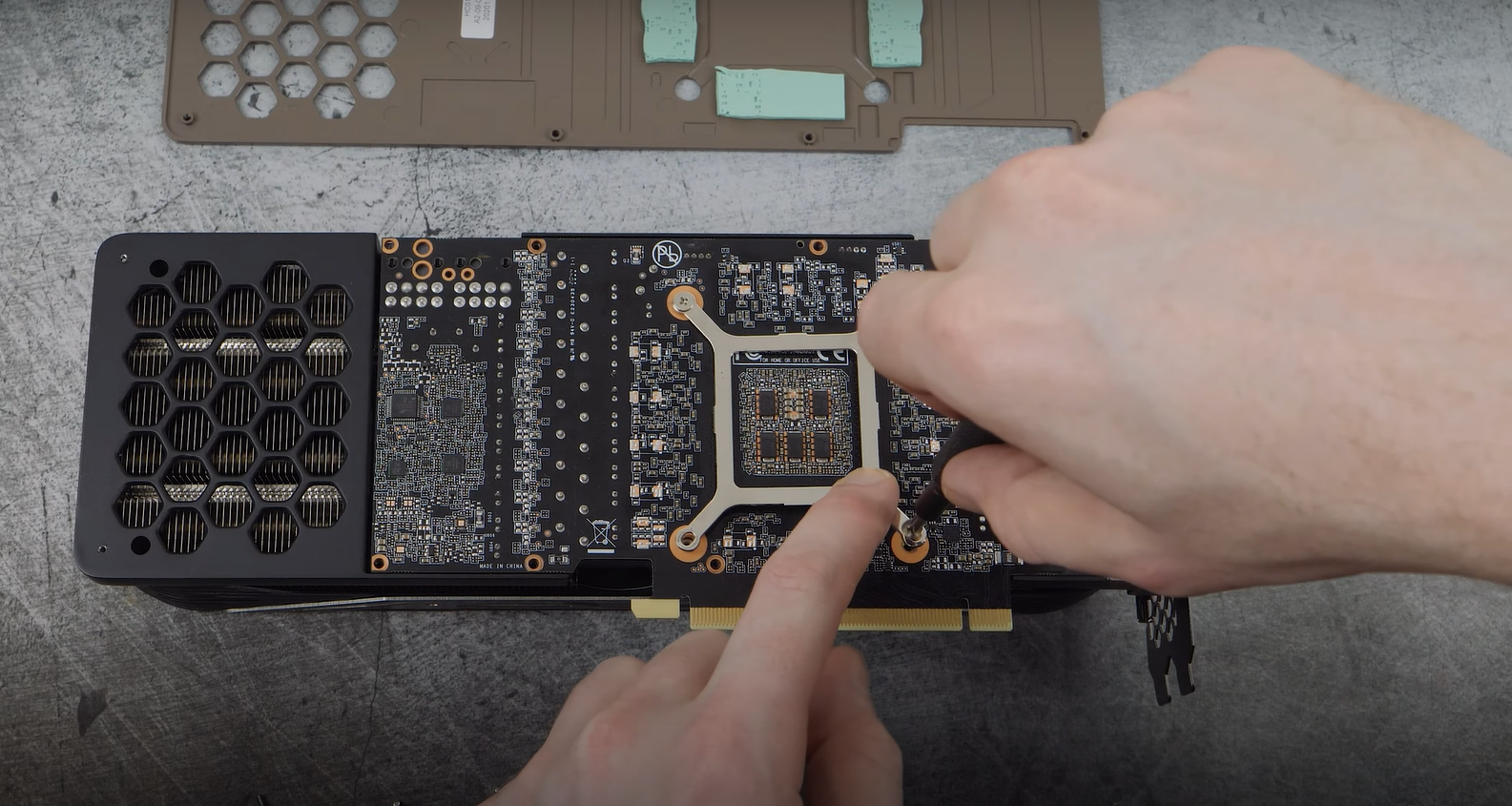

- Skruva bort GPU-kylarens hållare från grafikkortets.
- Ta bort grafikkortets PCB från kylsamlingen.
- Se till att du försiktigt kopplar bort fläktarna från de inbyggda kontakterna.
- Använd en luddfri trasa och isopropylalkohol för att ta bort den gamla värmepasta på din GPU.
Steg 2: Installera vattenblocken
När du har tagit bort grafikkortets PCB från den ursprungliga kylsamlingen och rensat bort gammal värmepasta kan du nu installera vattenblocken.
- Ta bort plastskyddet från XG5 kylplattan.

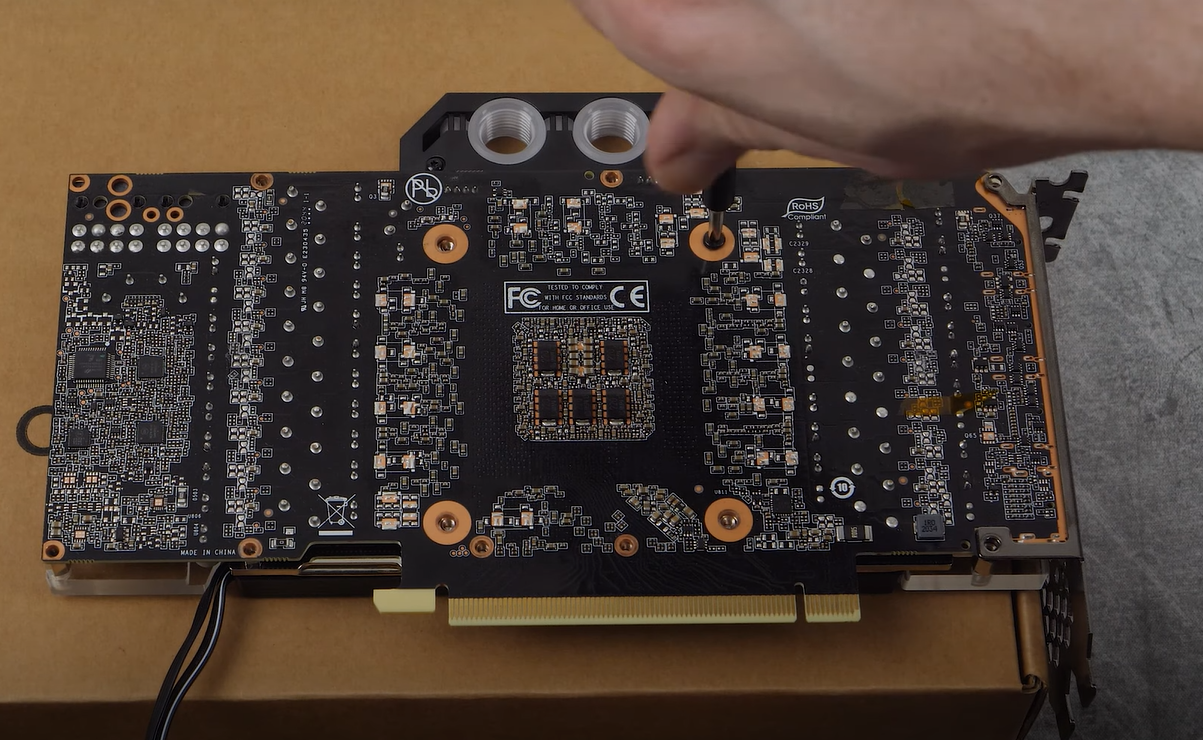

- Montera grafikkortets GPU på XG5 och se till att hålen är i linje.
- Använd de medföljande skruvarna för att fästa grafikkortets GPU på XG5.

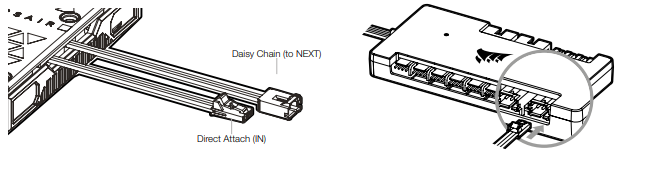

- Anslut XG5 till din CORSAIR-belysningskontroller eller moderkortets ARGB-header med en adapter.
Steg 3: Installera din XG5 i din anpassade kylslinga
Det sista steget är att installera XG5 i systemets anpassade kylslinga. Du behöver två CORSAIR XF G1/4" BSPP gängade monteringsdelar för att installera XG5 i din anpassade kylslinga. Du kan köpa dessa på CORSAIR Webstore.

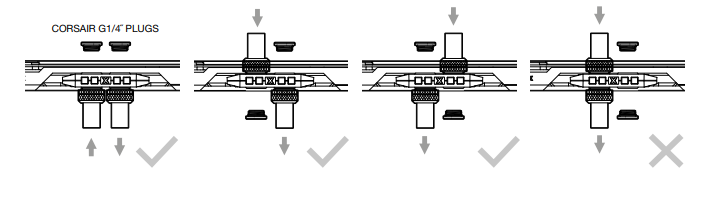

OBS: Se till att du INTE använder en av vattenblocksportarna på XG5 som både inlopp och utlopp; detta resulterar i att vätskan kringgår vattenblocken.
-

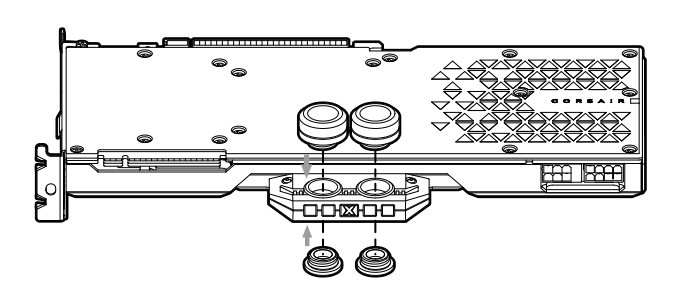

Installera de två CORSAIR XF G1/4" BSPP gängade monteringsdelarna i vattenblocksportarna på XG5; se till att du drar åt monteringsdelarna för hand och använd INTE något verktyg för att dra åt (t.ex. tänger).
- Stäng de återstående portarna på XG5 med hjälp av G1/4" pluggarna.
- Dra åt pluggarna med hjälp av pluggverktyget som följer med dina monteringsdelar.
- OBS: Använd INTE en skruvmejsel, eftersom den kan skada pluggarnas yta.
- Installera lämplig slang för den XF kompressionsmonterings-typ som du använde.
- Använd låsringen för att säkra slangen till din anpassade kylslinga.
- OBS: Om du använt monteringsdelar andra än kompressionsmonterings-monteringsdelar, använd lämplig säkeringsmetod för den monteringsdeltypen.
- Genomför ett läckagetest på din kylslinga innan du startar din dator.
