Behöver du hjälp med att installera din HYDRO X Series XG7 Water Block för din NVIDIA RTX 3080 eller 3090? Vi har en video som kan hjälpa dig att komma igång med din water block.

Verktyg att använda

För att installera din water block behöver du följande skruvmejslar:

• PH1
• T5
• T6H
• T8H

Videoinstruktioner

Steg ett: Ta bort grafikkortet

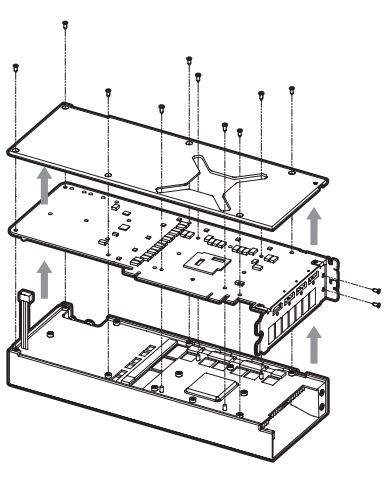

Det första steget för installation är att ta bort grafikkortet från kylarflänsen med fläktmontering.

1. Ta bort eventuella skydd och skruvar som säkrar bakplattan till ditt grafikkort.
   • Vi rekommenderar att du använder ett starkt tejp för att ta bort de fyra små skruvskydden.
2. Ta bort PCI-kortfästet från ditt grafikkort.
   • (Valfritt) Om du har en XG7 3090 ersätter du PCI-kortfästet med den dubbla sockelfästet som medföljer water blocken.
3. Koppla bort alla kablar anslutna från kylarflänsen med fläktmontering.
4. Ta bort skruvarna som säkrar grafikkortet till kylarflänsen med fläktmontering.
5. Ta försiktigt bort grafikkortet från kylarflänsen med fläktmontering.



6. Torka bort den ursprungliga värmepasta och ta bort värmebrickor.
   • Använd isopropylalkohol om det är nödvändigt.

Steg två: Installera water blocken

När du har tagit bort grafikkortet från kylarflänsen med fläktmontering kan du nu installera water blocken.

1. Dra kabeln genom baksidan av water blocken.
2. Ta bort TIM-skyddet och placera water blocken på en slätslipad yta med skyddet och akrylglaset vänt nedåt.
3. Placera försiktigt ditt nakna grafikkort på water blocken med förinstallerat värmematerial.
   • Se till att hålen i grafikkortet är noga justerade med hålen i water blocken.
4. Sätt tillbaka PCI-kortfästet.
5. Placera den medföljande bakplattan från water blocken över grafikkortet.
   • Se till att hålen i bakplattan är noga justerade med hålen i grafikkortet.
6. Använd en Phillips-skruvmejsel för att säkra water block-monteringen med de medföljande M2.5x5mm skruvarna.
7. Använd den medföljande RTGB-adapterkabeln för att ansluta water block-monteringen till en Corsair RGB-belysningskontroller, en annan Hydro X-seriekomponent eller ett moderkortsrgb-header.
