Vous avez un socket AMD AM4 et avez besoin d'aide pour installer votre refroidisseur XC7 RGB ? Nous avons une vidéo pour vous guider à travers le processus d'installation.

Instructions vidéo

Préparation à l'installation du XC7 RGB

Lors de l'installation du XC7 RGB sur votre socket AMD AM4, vous devrez d'abord retirer le support de montage d'origine et installer la plaque arrière AMD AM4.

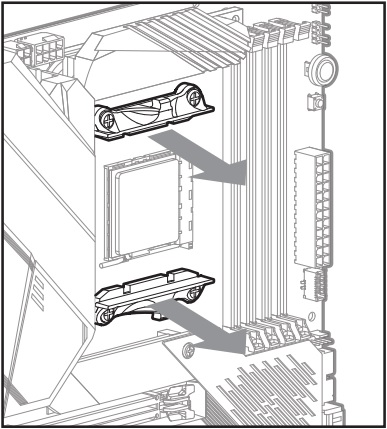

1. Retirez le support de montage AM4 d'origine sur votre carte mère.

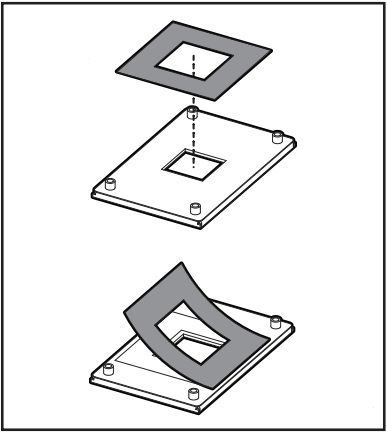

2. Collez le ruban adhésif double face fourni sur la plaque arrière AM4.



3. Utilisez le ruban adhésif double face pour fixer la plaque arrière AM4 sur l'arrière de la carte mère.
   • Assurez-vous que les trous de la plaque arrière sont correctement alignés avec les trous de votre carte mère.

Vous devrez également retirer le support Intel LGA 1200 autour du bloc d'eau XC7 RGB et installer le support de montage AMD AM4.

1. Retirez le couvercle de protection TIM de la face inférieure du bloc d'eau XC7 RGB.

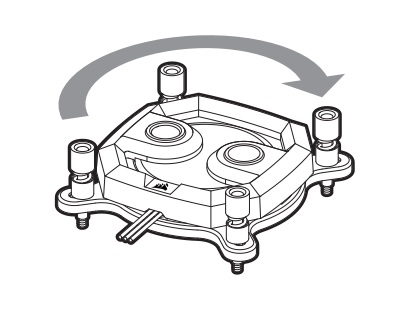

2. Faites tourner légèrement le support dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête.



3. Tirez sur le support au-delà de la plaque froide du bloc d'eau pour le retirer.

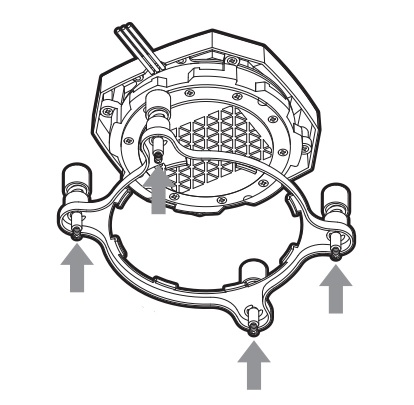

4. Installez le support de montage AMD AM4 sur le bloc d'eau.


Installation du XC7 RGB

Une fois que vous avez installé à la fois la plaque arrière AMD AM4 sur votre carte mère et le support de montage AMD AM4 sur votre bloc d'eau XC7 RGB, vous pouvez maintenant installer le refroidisseur sur votre carte mère.

1. Placez le bloc d'eau sur la plaque arrière AMD AM4.



2. Serrez les vis du XC7 RGB pour le fixer sur la plaque arrière.
3. Utilisez le câble adaptateur RGB inclus pour connecter le XC7 RGB à un contrôleur d'éclairage CORSAIR, un autre composant de la série Hydro X, ou un en-tête RGB de carte mère.

Une fois que vous avez terminé d'installer le XC7 RGB, vous pouvez utiliser iCUE pour personnaliser l'éclairage RGB de votre refroidisseur.
