Besoin d'aide pour installer votre Water Block HYDRO X Series XG7 pour votre NVIDIA RTX 3080 ou 3090 ? Nous avons une vidéo qui peut vous aider à mettre en marche votre water block.

Outils à utiliser

Pour installer votre water block, vous aurez besoin des tournevis suivants :

• PH1
• T5
• T6H
• T8H

Instructions vidéo

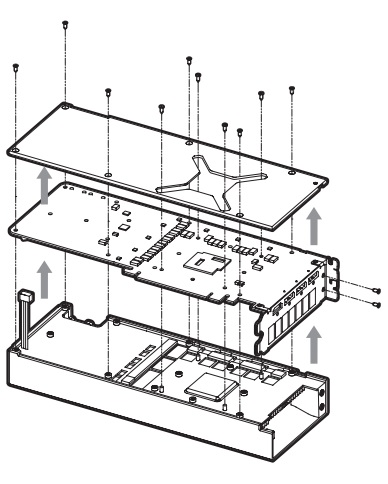

Étape un : Retirer la carte graphique

La première étape de l'installation consiste à retirer la carte graphique de l'ensemble ventilateur dissipateur de chaleur.

1. Retirez tous les caches et vis fixant la plaque arrière à votre carte graphique.
   • Nous vous recommandons d'utiliser un morceau de ruban adhésif solide pour retirer les quatre petits caches de vis.
2. Retirez le support de montage de fente PCI de votre carte graphique.
   • (Facultatif) Si vous avez un XG7 3090, remplacez le support de montage de fente PCI par le support double inclus avec le water block.
3. Débranchez tous les câbles connectés de l'ensemble ventilateur dissipateur de chaleur.
4. Retirez les vis qui fixent la carte graphique à l'ensemble ventilateur dissipateur de chaleur.
5. Retirez délicatement la carte graphique de l'ensemble ventilateur dissipateur de chaleur.



6. Nettoyez le composé thermique d'origine et retirez les tampons thermiques.
   • Utilisez de l'alcool isopropylique, si nécessaire.

Étape deux : Installation du water block

Une fois que vous avez retiré la carte graphique de l'ensemble ventilateur dissipateur de chaleur, vous pouvez maintenant installer le water block.

1. Passez le câblage à travers l'arrière du water block.
2. Retirez le couvercle TIM et placez le water block sur une surface lisse avec le couvercle et le verre acrylique vers le bas.
3. Placez soigneusement votre carte graphique nue sur le water block avec le matériau thermique pré-installé.
   • Assurez-vous d'aligner soigneusement les trous de la carte graphique avec les trous du water block.
4. Réinstallez le support de montage de fente PCI.
5. Placez la plaque arrière fournie du water block sur la carte graphique.
   • Assurez-vous d'aligner soigneusement les trous de la plaque arrière avec les trous de la carte graphique.
6. Utilisez un tournevis cruciforme pour fixer l'ensemble water block avec les vis M2.5x5mm fournies.
7. Utilisez le câble adaptateur RTGB inclus pour connecter l'ensemble water block à un contrôleur d'éclairage RGB Corsair, un autre composant de la série Hydro X, ou un en-tête RGB de carte mère.
