Hydro X : Comment installer votre waterblock GPU RGB de la série XG5 HYDRO X sur votre carte graphique de référence de la série 30
Cet article contient des instructions et une vidéo pour vous aider à installer votre bloc d'eau pour GPU CORSAIR HYDRO X Series XG5 RGB sur votre carte graphique NVIDIA GeForce RTX de la série 30 de conception de référence.
REMARQUE : Si vous souhaitez utiliser l'éclairage RGB intégré du XG5, vous aurez besoin soit d'un contrôleur CORSAIR iCUE Commander PRO / CORE XT, soit d'un contrôleur Lighting Node PRO, qui vous permettra d'utiliser le logiciel iCUE pour programmer et contrôler les effets visuels.
Instructions vidéo
Étape 1 : Préparation de votre carte graphique
La première étape consiste à préparer votre carte graphique pour l'installation du bloc d'eau.

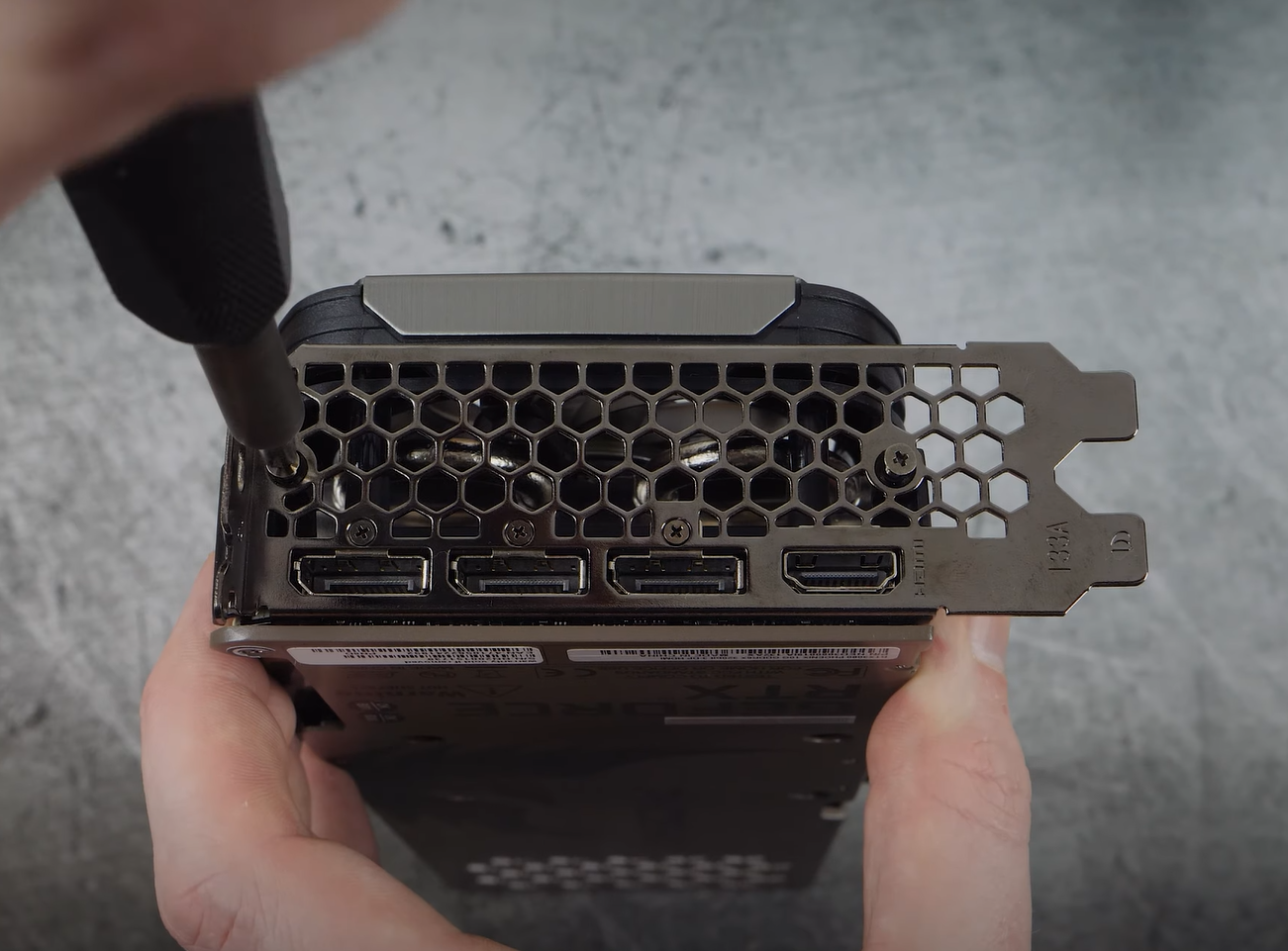

- Dévissez le support de montage du slot PCI de la carte graphique.
- Si votre carte graphique possède une plaque arrière, dévissez-la de la carte graphique.

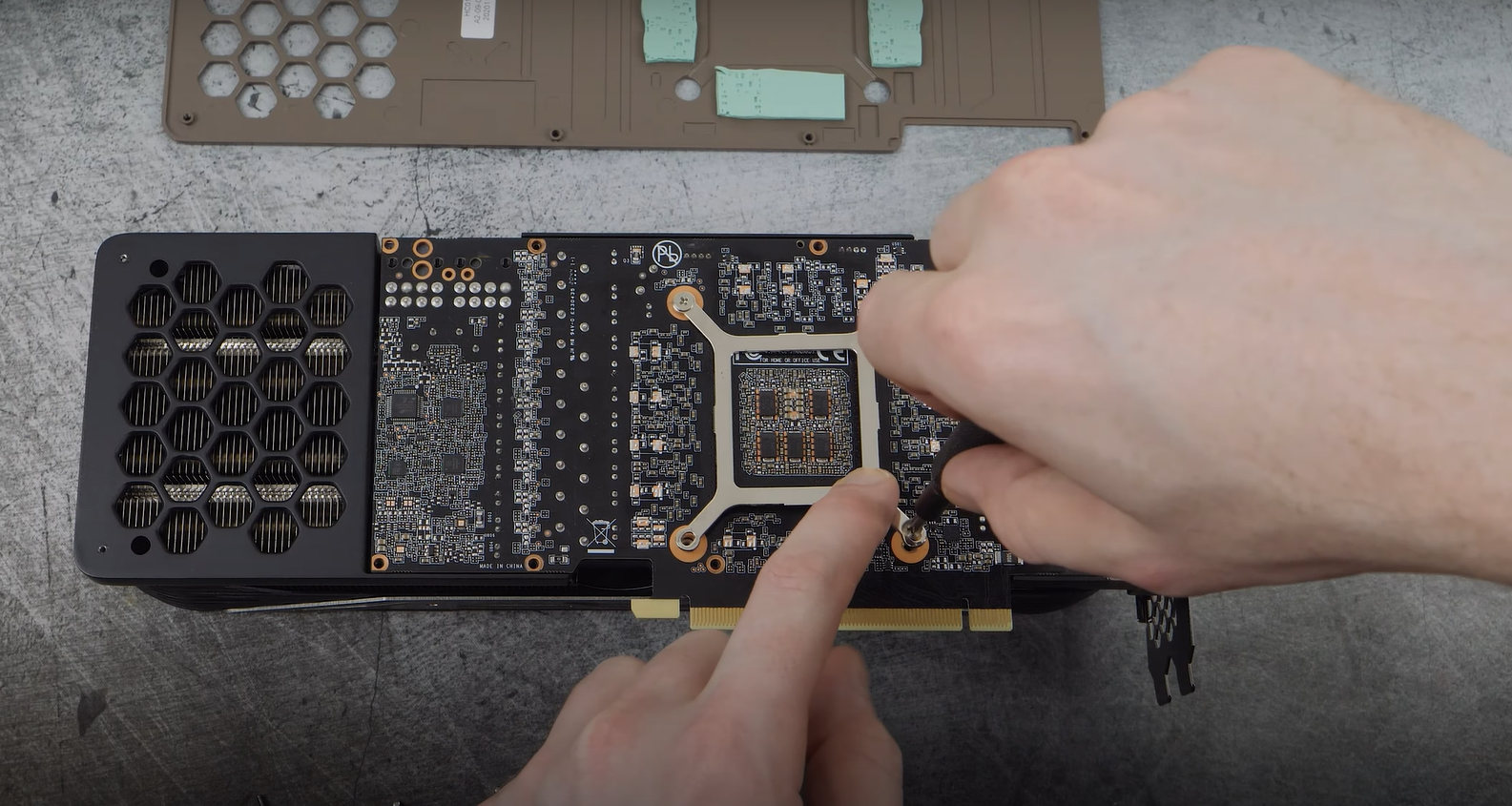

- Dévissez le support de retenue du dissipateur thermique du GPU de la carte graphique.
- Retirez le PCB de la carte graphique de l'ensemble dissipateur thermique.
- Assurez-vous de débrancher soigneusement les ventilateurs des connecteurs de la carte.
- Utilisez un chiffon sans peluches et de l'alcool isopropylique pour enlever l'ancienne pâte thermique sur votre GPU.
Étape 2 : Installation du bloc d'eau
Une fois que vous avez retiré le PCB de la carte graphique de l'ensemble dissipateur thermique d'origine et nettoyé toute ancienne pâte thermique, vous pouvez maintenant installer le bloc d'eau.
- Retirez le couvercle en plastique de la plaque froide du XG5.
- Montez le GPU de la carte graphique sur le XG5, en vous assurant d'aligner les trous.

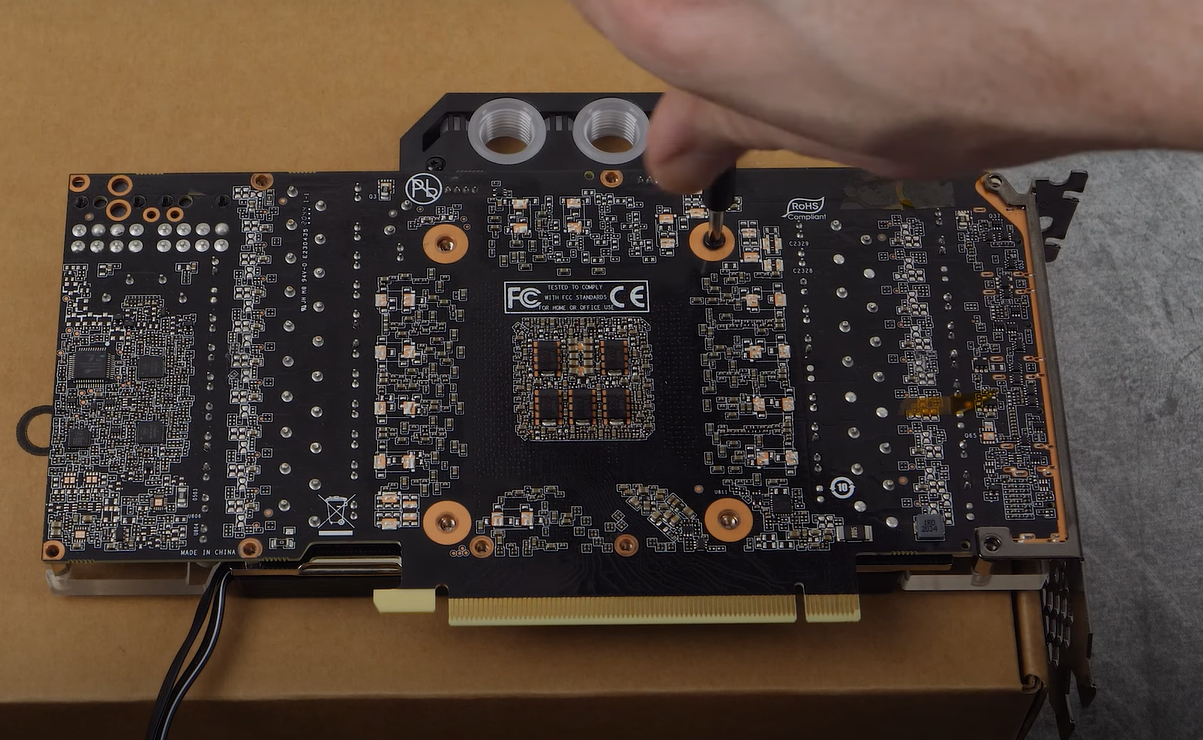

- Utilisez les vis fournies pour fixer la carte graphique sur le XG5.

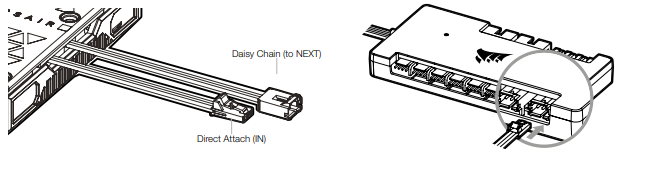

- Connectez le XG5 à votre contrôleur d'éclairage CORSAIR ou à l'en-tête ARGB de la carte mère avec un adaptateur.
Étape 3 : Installation de votre XG5 dans votre boucle de refroidissement personnalisée
La dernière étape consiste à installer le XG5 dans la boucle de refroidissement personnalisée de votre système. Vous aurez besoin de deux raccords filetés CORSAIR XF G1/4" BSPP pour installer le XG5 dans votre boucle de refroidissement personnalisée. Vous pouvez les acheter sur le magasin en ligne CORSAIR.

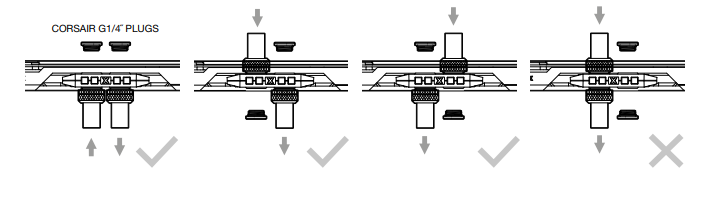

REMARQUE : Assurez-vous de NE PAS utiliser l'un des ports du bloc d'eau sur le XG5 à la fois comme entrée et sortie ; cela entraînera un contournement du liquide du bloc d'eau.
-

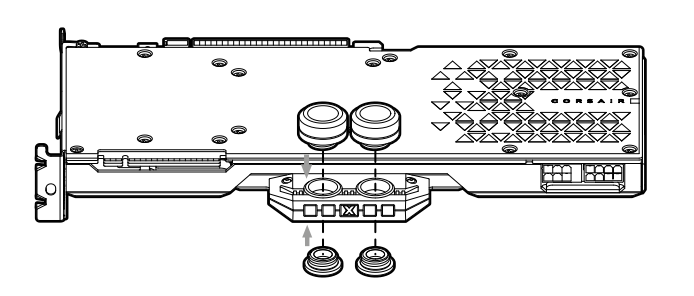

Installez les deux raccords filetés CORSAIR XF G1/4" BSPP dans les ports du waterblock du XG5 ; assurez-vous de serrer les raccords à la main et de NE PAS utiliser d'outils pour serrer (par exemple des pinces).
- Fermez les ports restants du XG5 en utilisant les bouchons G1/4".
- Serrez les bouchons à l'aide de l'outil de bouchon inclus avec vos raccords.
- REMARQUE : NE PAS utiliser un tournevis, car cela pourrait endommager la surface des bouchons.
- Installez le tuyau approprié pour le type de raccord de compression XF que vous avez utilisé.
- Utilisez la bague de verrouillage pour fixer le tuyau à votre circuit de refroidissement personnalisé.
- REMARQUE : Si vous avez utilisé des raccords autres que des raccords de compression, utilisez la méthode de fixation appropriée pour ce type de raccord.
- Effectuez un test d'étanchéité de votre circuit de refroidissement avant d'allumer votre PC.
