Besoin d'aide pour configurer votre combo pompe/réservoir Hydro X Series XD7 RGB ? Nous avons une vidéo et ce guide pour vous aider.
- Contenu de la boîte
- Configuration du XD7
- Optionnel : Installation de la sonde de température
- Remplissage du XD7
- Instructions vidéo
Contenu de la boîte
La boîte contenant le XD7 devrait contenir les éléments suivants :
- Combo pompe/réservoir XD7
- Bouchons G1/4
- Sonde de température
- Vis de montage
- Adaptateur ARGB
- Pont 24 broches
Configuration du XD7
Pour configurer votre XD7 :
- Fixez le XD7 sur un support de ventilateur de boîtier ou directement dans le boîtier de votre PC.
- Utilisez le schéma ci-dessous pour la position recommandée du XD7.
-
REMARQUE : Les deux ports inférieurs doivent être utilisés uniquement comme ports de vidange.
-
REMARQUE : Les deux ports inférieurs doivent être utilisés uniquement comme ports de vidange.
- Installez le XD7 dans le boîtier de votre PC.
- Fixez les raccords de tube sur les ports du XD7.
- Connectez le tube au XD7 et à vos autres composants de la série Hydro X.
Optionnel : Installation de la sonde de température
Si vous souhaitez installer une sonde de température, vous pouvez :

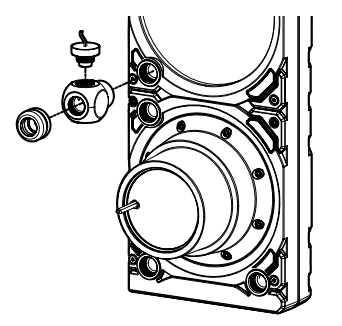

- Installer un raccord adaptateur en Y sur n'importe quel port d'entrée/sortie sur le XD7 SAUF les ports de remplissage ou de vidange, puis installer la sonde de température sur le raccord adaptateur en Y.

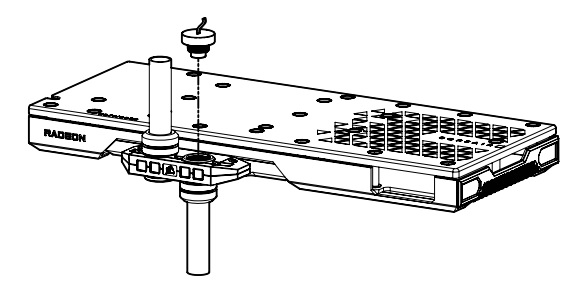

- Installer la sonde de température sur un port inutilisé sur un bloc GPU.
Remplissage du XD7
Une fois que vous avez terminé la configuration du XD7, il est temps de le remplir de liquide de refroidissement.
REMARQUE : Assurez-vous que votre unité d'alimentation est éteinte et déconnectée de tous vos composants informatiques lors du remplissage du XD7.
- Retirez le bouchon G1/4 du dessus du XD7.
- REMARQUE : Assurez-vous que tous les autres ports G1/4 inutilisés sont bouchés.

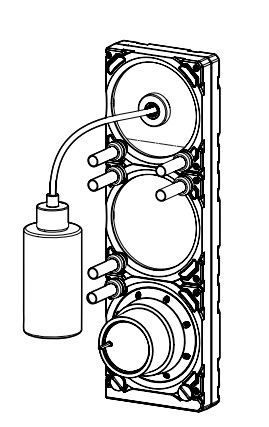

- Utilisez une bouteille pour remplir le XD7 de liquide de refroidissement.
- Connectez le pont 24 broches fourni au câble ATX 24 broches de votre alimentation.
- Débranchez le connecteur de ventilateur à 4 broches de la pompe XD7 de votre carte mère/contrôleur de ventilateur ; cela forcera la pompe à fonctionner à 100% de sa vitesse pour faciliter le remplissage.
- Connectez l'alimentation à l'électricité et mettez-la en marche pour faire fonctionner la pompe ; le liquide de refroidissement commencera à circuler dans le système.
- Avant que le réservoir ne soit vide de liquide de refroidissement, éteignez l'alimentation.
- IMPORTANT : NE laissez PAS la pompe fonctionner à sec ou le réservoir se vider de liquide de refroidissement, car cela pourrait endommager la pompe.
- Répétez les étapes 5 et 6 jusqu'à ce que le XD7 maintienne son niveau de liquide de refroidissement.
- REMARQUE : Nous recommandons de ne pas remplir le réservoir à plus de 4 cm (1,5") du haut.
- Laissez la pompe fonctionner pendant environ 24 heures pour éliminer tout l'air piégé dans les composants et vous assurer qu'il n'y a pas de fuites.
- Après avoir testé les fuites du système, éteignez l'alimentation et débranchez le pont 24 broches.
- Reconnectez l'alimentation à vos autres périphériques informatiques et allumez votre ordinateur.
