Hydro X 시리즈 XM2 M.2 SSD 워터 블록을 사용하면 고속 M.2 SSD를 냉각할 수 있어 빠른 데이터 속도를 유지할 수 있습니다. 설치를 돕기 위한 비디오와 설명서가 있습니다.

비디오 설명서

M.2 SSD 워터 블록 설치

설치 전에 PC 시스템의 전원이 꺼져 있는지 확인하십시오.

1. 마운팅 클립과 워터 블록의 열전달 패드 보호 필름을 제거하십시오.
2. M.2 NVME SSD를 마운팅 클립 위에 놓으십시오.



3. 워터 블록을 M.2 NVME SSD 위에 놓고 마운팅 클립이 닫힐 때까지 눌러주십시오.
4. 마더보드에 있는 사용 가능한 M.2 키 M 2280 슬롯을 찾으십시오.
   • 어떤 커버와 나사도 제거하고, 더 짧은 M.2 카드의 경우, 스탠드오프에 나사가 남아 있지 않도록 확인하십시오.

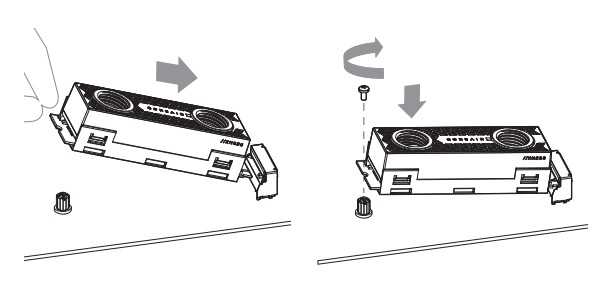

5. M.2 NVME SSD를 슬롯에 삽입하십시오.
6. 나사로 SSD를 고정하십시오.

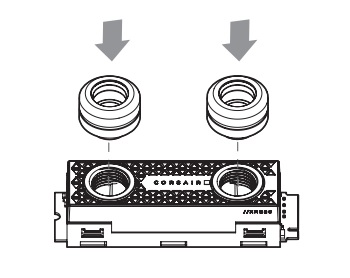

7. 두 개의 XF G1/4" BSPP 스레드형 피팅을 워터 블록 포트에 설치하십시오.
   • 손으로 피팅을 조이십시오. 도구를 사용하여 피팅을 조이지 마십시오.



8. 워터 블록 튜브를 피팅에 설치하고 고정하십시오.

PC 시스템의 전원을 켜기 전에 누수 테스트를 반드시 수행하십시오.
