하이드로 X: HYDRO X 시리즈 XG5 RGB GPU 워터 블록을 30 시리즈 레퍼런스 그래픽 카드에 설치하는 방법

이 문서에는 참조 디자인 NVIDIA GeForce RTX 30 시리즈 그래픽 카드에 CORSAIR HYDRO X 시리즈 XG5 RGB GPU 워터 블록을 설치하는 데 도움이 되는 지침과 비디오가 포함되어 있습니다.

참고: XG5의 통합 RGB 조명을 사용하려면 CORSAIR iCUE Commander PRO / CORE XT 또는 Lighting Node PRO 컨트롤러 중 하나가 필요합니다. 이를 통해 iCUE 소프트웨어를 사용하여 시각적 효과를 프로그램하고 제어할 수 있습니다.

비디오 지침

단계 1: 그래픽 카드 준비

첫 번째 단계는 워터 블록을 설치하기 위해 그래픽 카드를 준비하는 것입니다.

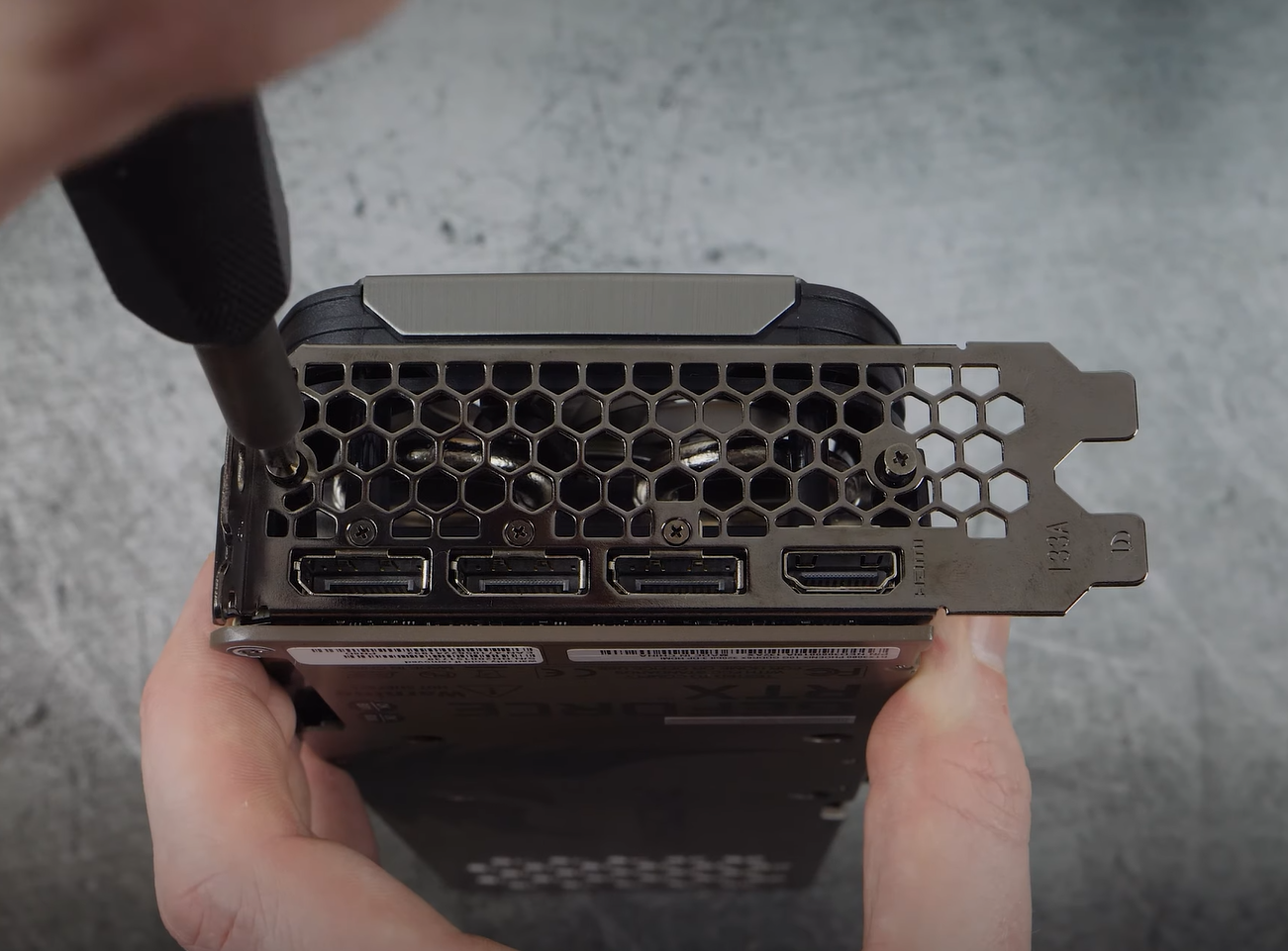

1. 그래픽 카드에서 PCI 슬롯 마운팅 브라켓을 나사로 풉니다.



2. 그래픽 카드에 백플레이트가 있는 경우, 그것을 그래픽 카드에서 나사로 풉니다.

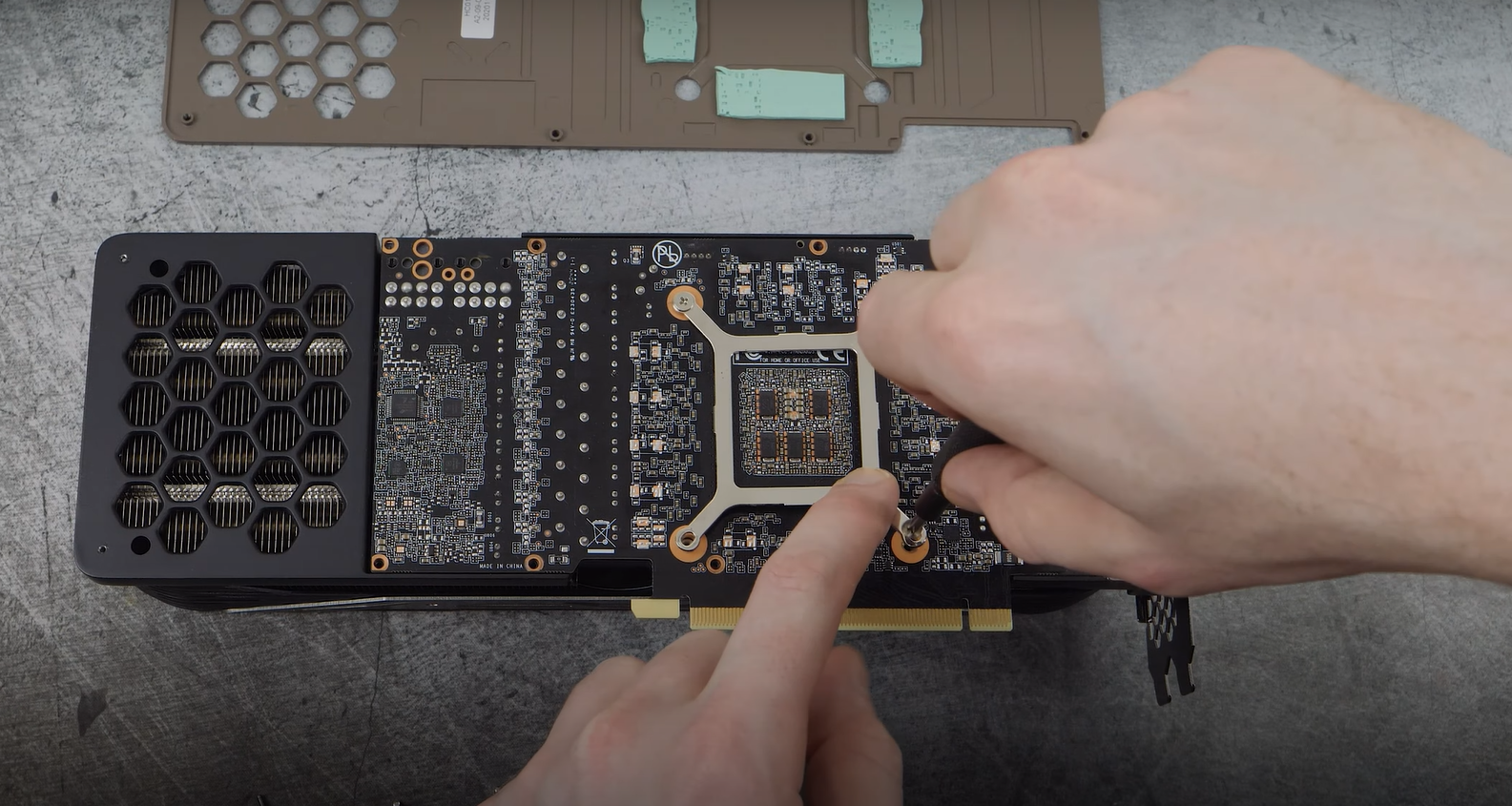

3. 그래픽 카드에서 GPU 히트싱크 보유 브라켓을 나사로 풉니다.



4. 그래픽 카드 PCB를 히트싱크 어셈블리에서 분리합니다.
   • 팬을 메인보드 헤더에서 신중하게 분리해야 합니다.
5. 린트 없는 천과 이소프로필 알코올을 사용하여 GPU의 오래된 열받침을 제거합니다.

단계 2: 워터 블록 설치

그래픽 카드 PCB를 원래 히트싱크 어셈블리에서 분리하고 이전 열받침을 깨끗이 닦은 후, 이제 워터 블록을 설치할 수 있습니다.

1. XG5 콜드플레이트의 플라스틱 커버를 제거합니다.
2. 그래픽 카드 GPU를 XG5에 장착하고 구멍을 정렬해야 합니다.

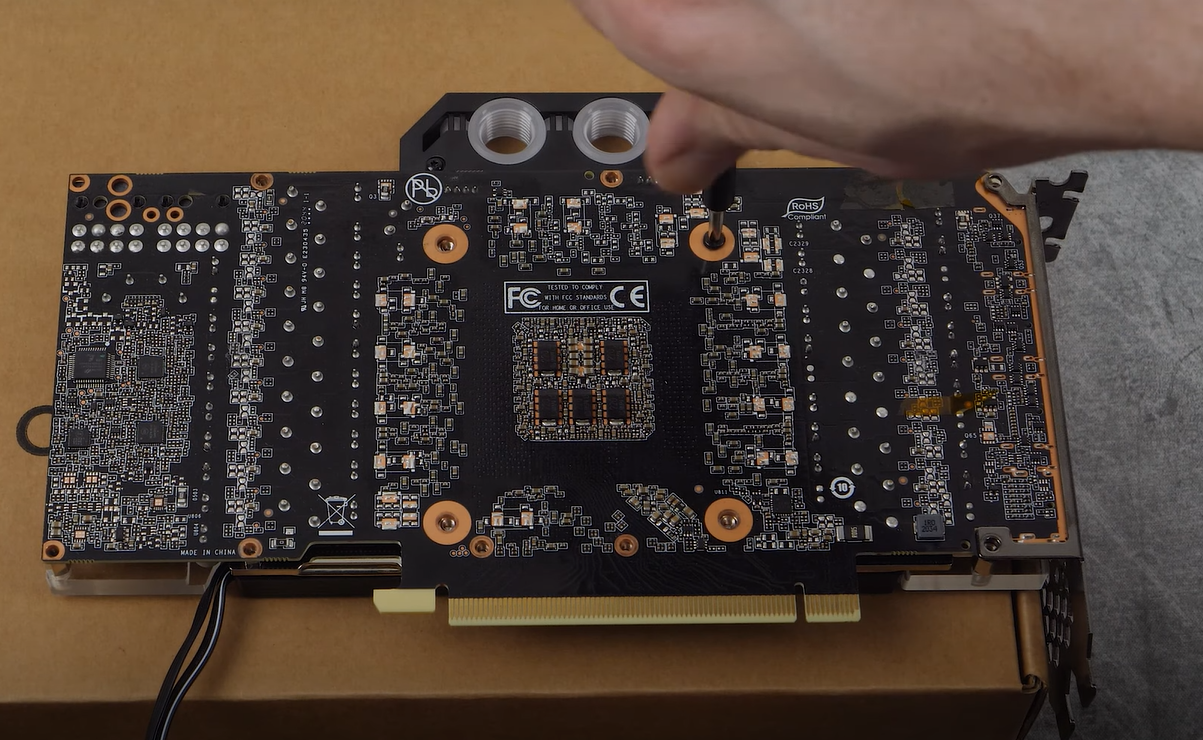

3. 제공된 나사를 사용하여 그래픽 카드를 XG5에 고정합니다.

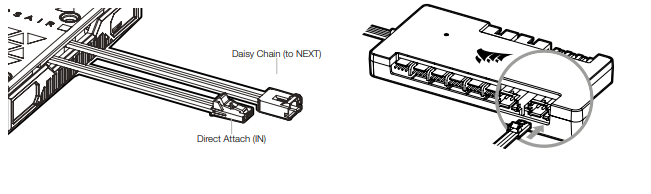

4. XG5를 CORSAIR 조명 컨트롤러 또는 마더보드 ARGB 헤더에 어댑터를 사용하여 연결합니다.



단계 3: XG5를 사용자 정의 냉각 루프에 설치

마지막 단계는 XG5를 시스템의 사용자 정의 냉각 루프에 설치하는 것입니다. XG5를 사용자 정의 냉각 루프에 설치하려면 CORSAIR XF G1/4" BSPP 스레드형 피팅 두 개가 필요합니다. 이 제품은 CORSAIR 웹스토어에서 구매할 수 있습니다.

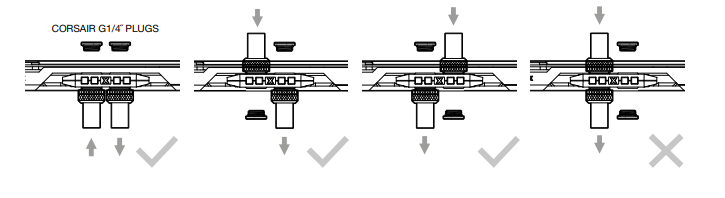

참고: XG5의 워터 블록 포트 중 하나를 입구 및 출구로 사용하지 마십시오. 이렇게 하면 수액이 워터 블록을 우회하게 됩니다.

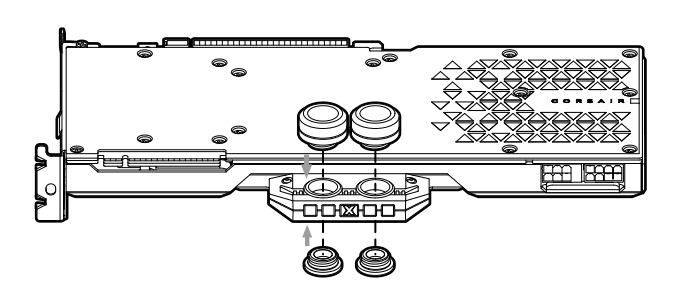

1. 두 개의 CORSAIR XF G1/4" BSPP 스레드형 피팅을 XG5의 워터 블록 포트에 설치하십시오. 피팅을 손으로 조이고 (예: 플라이어 사용 금지) 도구를 사용하지 마십시오.



2. XG5의 나머지 포트를 G1/4" 플러그로 닫으십시오.
3. 피팅과 함께 제공된 플러그 도구를 사용하여 플러그를 조이십시오.
   • 참고: 플러그의 표면을 손상시킬 수 있으므로 나사 드라이버를 사용하지 마십시오.
4. 사용한 XF 압축 피팅 유형에 적합한 튜브를 설치하십시오.
5. 잠금 링을 사용하여 튜브를 사용자 정의 냉각 루프에 고정하십시오.
   • 참고: 압축 피팅 이외의 피팅을 사용한 경우 해당 피팅 유형에 적합한 고정 방법을 사용하십시오.
6. 컴퓨터를 켜기 전 냉각 루프의 누설을 테스트하십시오.
