당신의 NVIDIA RTX 3080 또는 3090을 위한 HYDRO X 시리즈 XG7 워터 블록을 설치하는 데 도움이 필요하신가요? 워터 블록을 설치하는 방법을 안내하는 비디오가 있습니다.

사용할 도구

워터 블록을 설치하려면 다음 드라이버가 필요합니다:

• PH1
• T5
• T6H
• T8H

비디오 안내

단계 1: 그래픽 카드 제거

설치의 첫 단계는 그래픽 카드를 열차 팬 어셈블리에서 제거하는 것입니다.

1. 그래픽 카드를 열차 팬 어셈블리에 고정된 커버 및 나사를 제거합니다.
   • 네 개의 작은 나사 커버를 제거하기 위해 강한 테이프를 사용하는 것을 권장합니다.
2. 그래픽 카드에서 PCI 슬롯 마운팅 브라켓을 제거합니다.
   • (선택 사항) XG7 3090을 사용하는 경우, 워터 블록과 함께 제공된 듀얼 소켓 브라켓으로 PCI 슬롯 마운팅 브라켓을 교체합니다.
3. 열차 팬 어셈블리에 연결된 모든 케이블을 연결 해제합니다.
4. 그래픽 카드를 열차 팬 어셈블리에 고정하는 나사를 제거합니다.
5. 그래픽 카드를 열차 팬 어셈블리에서 부드럽게 제거합니다.



6. 원래 열전도 화합물을 닦고 열전도 패드를 제거합니다.
   • 필요한 경우 이소프로필 알코올을 사용합니다.

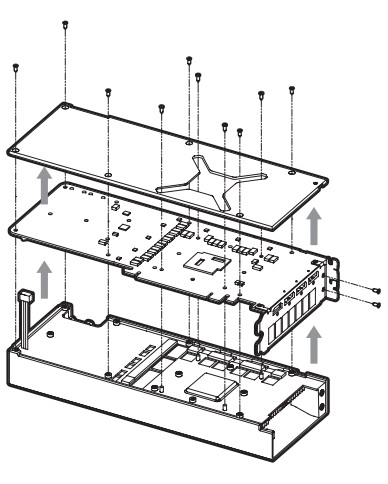

단계 2: 워터 블록 설치

그래픽 카드를 열차 팬 어셈블리에서 제거한 후, 이제 워터 블록을 설치할 수 있습니다.

1. 와이어링을 워터 블록 뒷면을 통해 경로 지정합니다.
2. TIM 커버를 제거하고 커버와 아크릴 글라스가 아래로 향하도록 워터 블록을 매끄러운 표면에 놓습니다.
3. 미리 설치된 열전도 물질이 바른 그래픽 카드를 워터 블록 위에 조심스럽게 놓습니다.
   • 그래픽 카드의 구멍을 워터 블록의 구멍과 정확하게 맞추도록 주의합니다.
4. PCI 슬롯 마운팅 브라켓을 다시 설치합니다.
5. 제공된 백플레이트를 그래픽 카드 위에 놓습니다.
   • 백플레이트의 구멍을 그래픽 카드의 구멍과 정확하게 맞추도록 주의합니다.
6. 포함된 M2.5x5mm 나사로 워터 블록 어셈블리를 고정하기 위해 십자 드라이버를 사용합니다.
7. 워터 블록 어셈블리를 Corsair RGB 조명 컨트롤러, 다른 Hydro X 시리즈 구성 요소 또는 마더보드 RGB 헤더에 연결하기 위해 포함된 RTGB 어댑터 케이블을 사용합니다.
