Hydro X Series XD7 RGB 펌프/리저보이어 콤보를 설정하는 데 도움이 필요하신가요? 비디오와 이 안내서가 도와드릴 것입니다.

• 박스 구성품
• XD7 설정
• 옵션: 온도 프로브 설치
• XD7 채우기
• 비디오 안내

박스 구성품

XD7를 포함한 상자에는 다음 부품이 포함되어 있어야 합니다:

• XD7 펌프/리저보이어 콤보
• G1/4 플러그
• 온도 프로브
• 마운팅 나사
• ARGB 어댑터
• 24핀 점퍼

XD7 설정

XD7를 설정하려면 다음을 수행하십시오:

1. XD7를 케이스 팬 브라켓에 부착하거나 PC 시스템 케이스에 직접 설치하십시오.

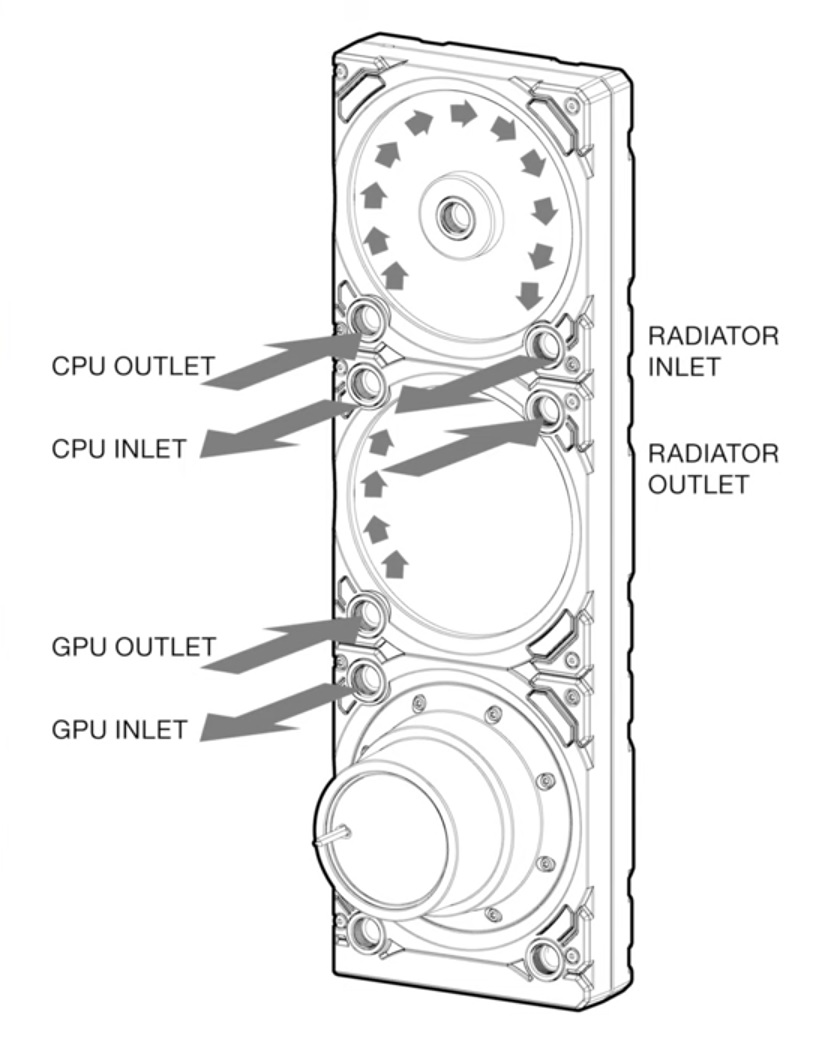

2. 아래 다이어그램을 사용하여 XD7의 권장 위치 설정을 참조하십시오.
   • 참고: 하단 두 포트는 배수 포트로만 사용해야 합니다.

3. XD7를 PC 시스템 케이스에 설치하십시오.
4. 튜브 피팅을 XD7 포트에 부착하십시오.
5. 튜브를 XD7 및 다른 Hydro X 시리즈 구성 요소에 연결하십시오.

옵션: 온도 프로브 설치

온도 프로브를 설치하려면 다음을 수행할 수 있습니다:

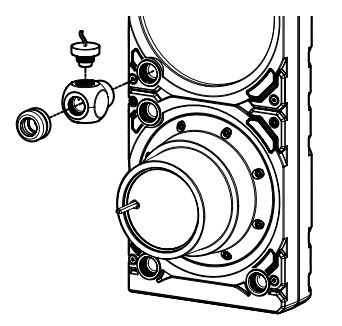

• Y-스플리터 어댑터 피팅을 XD7의 어떤 입/출구 포트에 설치한 다음, 온도 프로브를 Y-스플리터 어댑터 피팅에 설치하십시오.

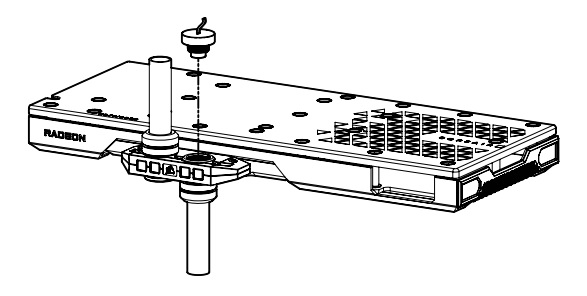

• 온도 프로브를 GPU 블록의 사용되지 않는 포트에 설치하십시오.


XD7 채우기

XD7 설정을 마치면 냉각액으로 채우는 시간입니다.

참고: XD7를 채울 때 컴퓨터 부품 전체에서 전원 공급 장치가 꺼져 있고 연결이 끊겨 있는지 확인하십시오.

1. XD7 상단의 G1/4 플러그를 제거하십시오.
   • 참고: 다른 사용되지 않는 G1/4 포트가 막혀 있는지 확인하십시오.

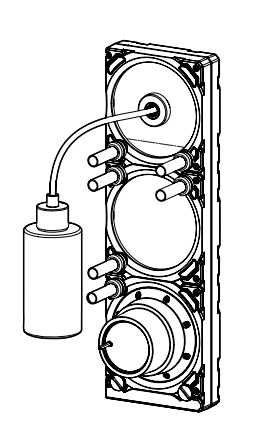

2. 병을 사용하여 XD7를 냉각액으로 채우십시오.



3. 포함된 24핀 점퍼를 PSU의 24핀 ATX 케이블에 연결하십시오.
4. XD7 펌프의 4핀 팬 커넥터를 마더보드/팬 컨트롤러에서 분리하십시오. 이렇게 하면 펌프가 100% 속도로 작동하여 채우기가 쉬워집니다.
5. PSU를 전원에 연결하고 펌프를 가동하여 냉각액이 시스템을 흐르게 하십시오.
6. 리저보이어가 냉각액으로 비어가기 전에 PSU를 끄십시오.
   • 중요: 펌프가 건조하게 작동하거나 리저보이어가 냉각액이 없어지지 않도록 주의하십시오. 이렇게 하면 펌프가 손상될 수 있습니다.
7. XD7가 냉각액 수위를 유지할 때까지 단계 5와 6을 반복하십시오.
   • 참고: 리저보이어를 상단에서 4cm(1.5인치) 이상으로 채우지 않는 것이 좋습니다.
8. 컴포넌트에 갇힌 공기를 제거하고 누설이 없는지 확인하기 위해 펌프를 약 24시간 가동하십시오.
9. 시스템 누설 테스트를 완료한 후, PSU를 끄고 24핀 점퍼를 분리하십시오.
10. 다른 컴퓨터 주변 기기에 전원을 다시 연결하고 컴퓨터를 켜십시오.
