Czy masz gniazdo AMD AM4 i potrzebujesz pomocy przy instalacji chłodzenia XC7 RGB? Mamy film instruktażowy, który pomoże Ci przejść przez proces instalacji.

Instrukcje wideo

Przygotowanie do instalacji XC7 RGB

Podczas instalacji XC7 RGB na gnieździe AMD AM4, najpierw musisz usunąć oryginalny uchwyt montażowy i zamontować płytę tylną AMD AM4.

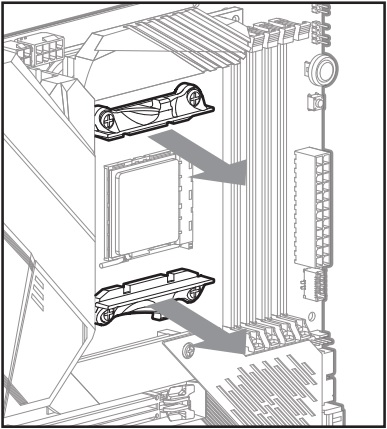

1. Usuń oryginalny uchwyt montażowy AM4 z płyty głównej.



2. Przyklej dostarczoną taśmę dwustronną na płytę tylną AM4.



3. Użyj taśmy dwustronnej do zamocowania płyty tylnej AM4 na odwrocie płyty głównej.
   • Upewnij się, że otwory na płycie tylnej są prawidłowo wyrównane z otworami na płycie głównej.

Będziesz także musiał usunąć uchwyt Intel LGA 1200 wokół bloku wodnego XC7 RGB i zamontować uchwyt montażowy AMD AM4.

1. Usuń osłonę ochronną TIM spod bloku wodnego XC7 RGB.

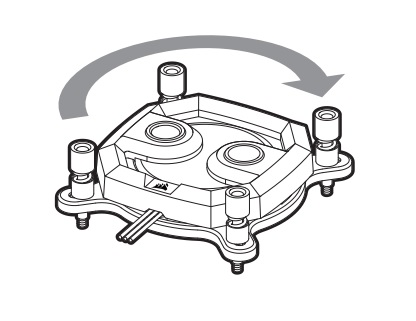

2. Obróć uchwyt nieco w prawo, aż zatrzyma się.



3. Przeciągnij uchwyt za płytę chłodzącą bloku wodnego, aby go usunąć.

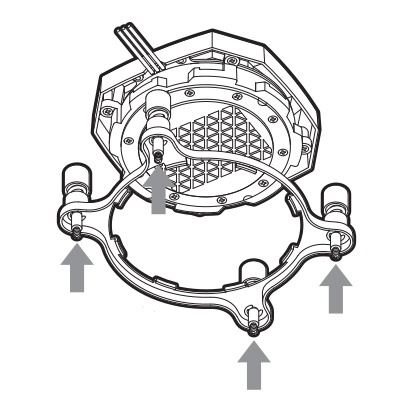

4. Zamocuj uchwyt montażowy AMD AM4 na bloku wodnym.


Instalacja XC7 RGB

Po zainstalowaniu zarówno płyty tylnej AMD AM4 na płycie głównej, jak i uchwytu montażowego AMD AM4 na bloku wodnym XC7 RGB, możesz teraz zamontować chłodzenie na płycie głównej.

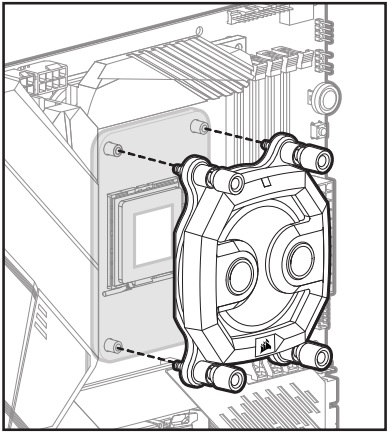

1. Umieść blok wodny na płycie tylnej AMD AM4.



2. Dokręć śruby XC7 RGB, aby zamocować je na płycie tylnej.
3. Użyj dołączonego kabla adaptera RGB, aby podłączyć XC7 RGB do kontrolera oświetlenia CORSAIR, innego komponentu serii Hydro X lub nagłówka RGB płyty głównej.

Po zakończeniu instalacji XC7 RGB, możesz użyć iCUE do dostosowania oświetlenia RGB na swoim chłodzeniu.
