Potrzebujesz pomocy przy konfiguracji zestawu Hydro X Series XD7 RGB Pompy/Zbiornika? Mamy dla Ciebie film instruktażowy oraz ten przewodnik.

• Zawartość opakowania
• Konfiguracja XD7
• Opcjonalnie: Instalacja sondy temperatury
• Napełnianie XD7
• Instrukcje wideo

Zawartość opakowania

Opakowanie zawierające XD7 powinno zawierać następujące części:

• Zestaw Pompy/Zbiornika XD7
• Wtyki G1/4
• Sonda temperatury
• Śruby montażowe
• Adapter ARGB
• Zworka 24-pinowa

Konfiguracja XD7

Aby skonfigurować XD7:

1. Zamocuj XD7 na uchwycie wentylatora obudowy lub bezpośrednio w obudowie komputera.

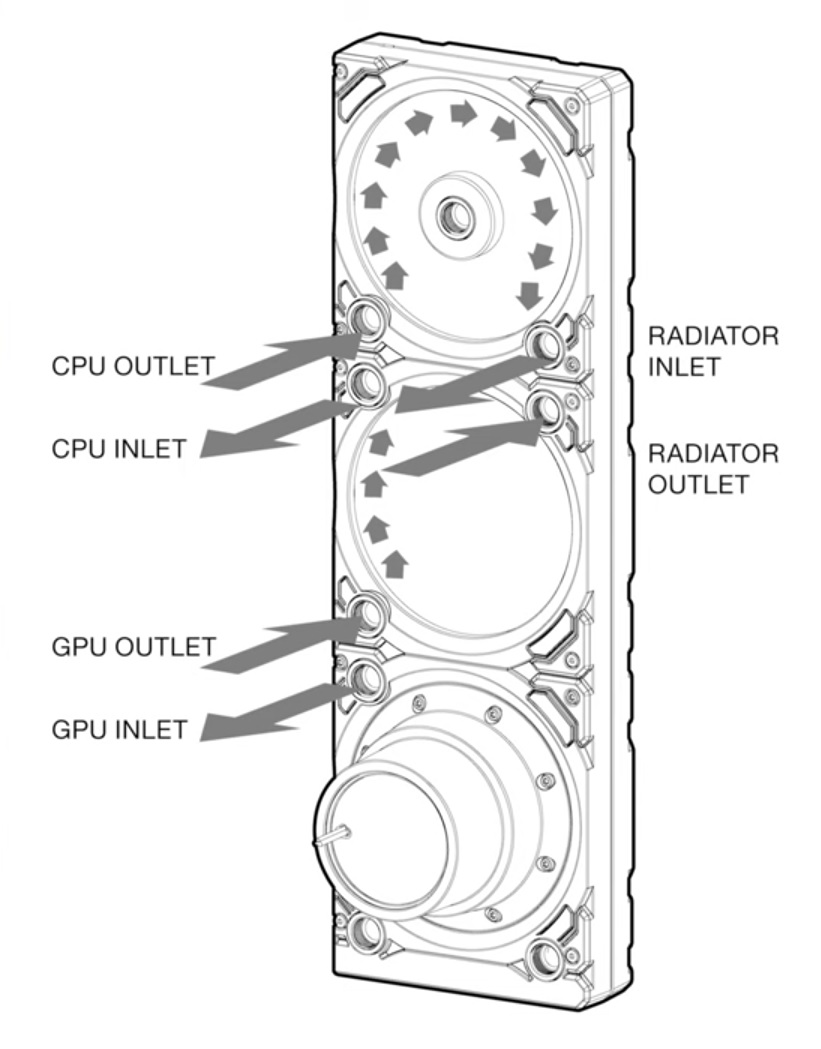

2. Skorzystaj z poniższego diagramu, aby zalecane było ustawienie XD7.
   • UWAGA: Dolne dwa porty powinny być używane wyłącznie jako porty spustowe.

3. Zainstaluj XD7 w obudowie komputera.
4. Przymocuj złącza rur do portów XD7.
5. Połącz rurki z XD7 oraz innymi komponentami serii Hydro X.

Opcjonalnie: Instalacja sondy temperatury

Jeśli chcesz zainstalować sondę temperatury, możesz:

• Zainstalować złącze adaptera Y-splitter na dowolnym porcie wejścia/wyjścia na XD7 Z WYJĄTKIEM portów Napełniania lub Spustowych, a następnie zainstalować sondę temperatury na złączu adaptera Y-splitter.

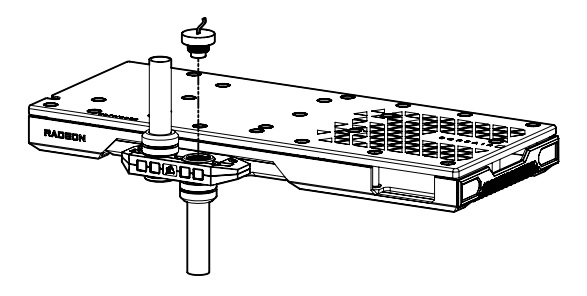

• Zainstaluj sondę temperatury na nieużywanym porcie bloku GPU.


Napełnianie XD7

Gdy skończysz konfigurować XD7, nadszedł czas, aby go napełnić płynem chłodzącym.

UWAGA: Upewnij się, że zasilacz jest wyłączony i odłączony od wszystkich komponentów komputera podczas napełniania XD7.

1. Usuń wtyk G1/4 z góry XD7.
   • UWAGA: Upewnij się, że wszystkie inne nieużywane porty G1/4 są wtykowane.

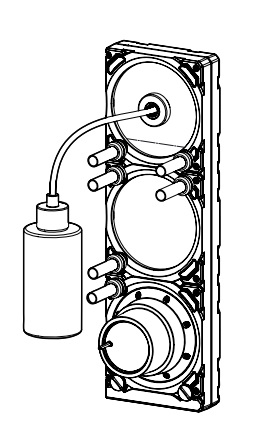

2. Użyj butelki, aby napełnić XD7 płynem chłodzącym.



3. Połącz załączoną zworkę 24-pinową z 24-pinowym kablem ATX zasilacza.
4. Odłącz 4-pinowy wtyk wentylatora pompy XD7 od płyty głównej/sterownika wentylatorów; spowoduje to pracę pompy z prędkością 100%, co ułatwi napełnianie.
5. Połącz zasilacz z prądem i włącz go, aby uruchomić pompę; płyn chłodzący zacznie przepływać przez system.
6. Zanim zbiornik wyczerpie płyn chłodzący, wyłącz zasilacz.
   • WAŻNE: NIE pozwalaj, aby pompa pracowała na sucho lub aby zbiornik wyczerpał się płynem chłodzącym, ponieważ może to uszkodzić pompę.
7. Powtórz kroki 5 i 6, aż XD7 utrzyma poziom płynu chłodzącego.
   • UWAGA: Zalecamy nie napełnianie zbiornika powyżej 4 cm (1,5") od góry.
8. Pozwól pompie pracować przez około 24 godziny, aby pozbyć się ewentualnych powietrznych pęcherzyków w komponentach i upewnić się, że nie ma wycieków.
9. Po przetestowaniu na wycieki, wyłącz zasilacz i odłącz zworkę 24-pinową.
10. Ponownie podłącz zasilanie do innych podzespołów komputera i włącz komputer.
