Jak zainstalować blok wodny HYDRO X Series XG5 RGB GPU na karcie graficznej z serii 30 w standardzie referencyjnym

Ten artykuł zawiera instrukcje oraz film, które pomogą Ci zainstalować blok wodny GPU CORSAIR HYDRO X Series XG5 RGB na karcie graficznej NVIDIA GeForce RTX serii 30 w wersji referencyjnej.

UWAGA: Jeśli chcesz korzystać z zintegrowanego oświetlenia RGB XG5, będziesz potrzebować kontrolera CORSAIR iCUE Commander PRO / CORE XT lub Lighting Node PRO, który umożliwi Ci korzystanie z oprogramowania iCUE do programowania i kontrolowania efektów wizualnych.

Instrukcje wideo

Krok 1: Przygotowanie karty graficznej

Pierwszym krokiem jest przygotowanie karty graficznej do instalacji bloku wodnego.

1. Odkręć uchwyt montażowy gniazda PCI z karty graficznej.



2. Jeśli karta graficzna ma płytę tylną, odkręć ją z karty graficznej.

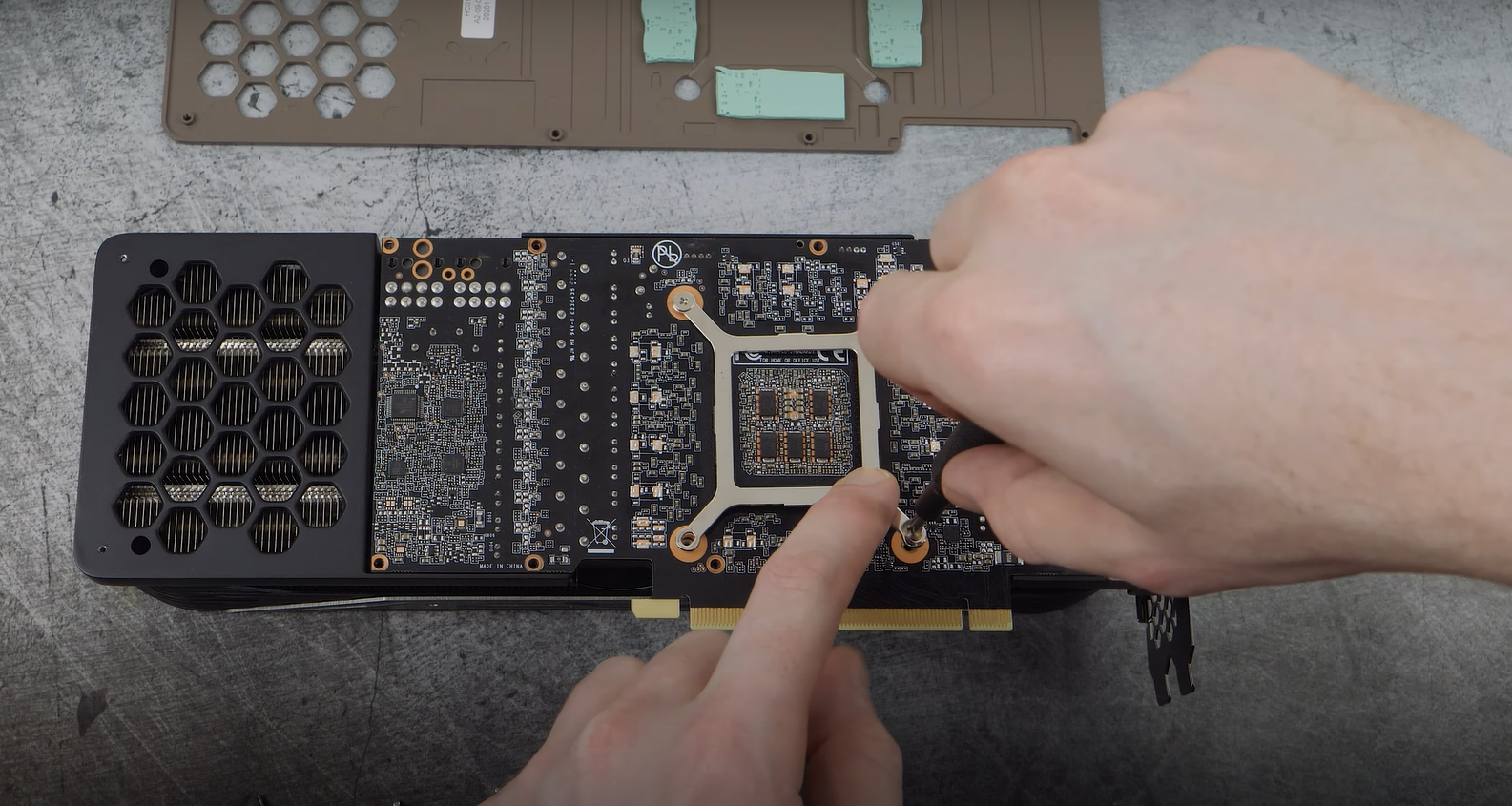

3. Odkręć uchwyt retencyjny radiatora GPU z karty graficznej.



4. Usuń płytę PCB karty graficznej z zespołu radiatora.
   • Upewnij się, że ostrożnie odłączysz wentylatory od złączy na płycie głównej.
5. Użyj szmatki bezpyłowej i alkoholu izopropylowego, aby usunąć starą pastę termoprzewodzącą z GPU.

Krok 2: Instalacja bloku wodnego

Po usunięciu płyty PCB karty graficznej z oryginalnego zespołu radiatora i wyczyszczeniu starej pasty termoprzewodzącej, możesz teraz zainstalować blok wodny.

1. Usuń plastikową osłonę z płyty chłodzącej XG5.
2. Zamocuj GPU karty graficznej na XG5, upewniając się, że otwory są wyrównane.

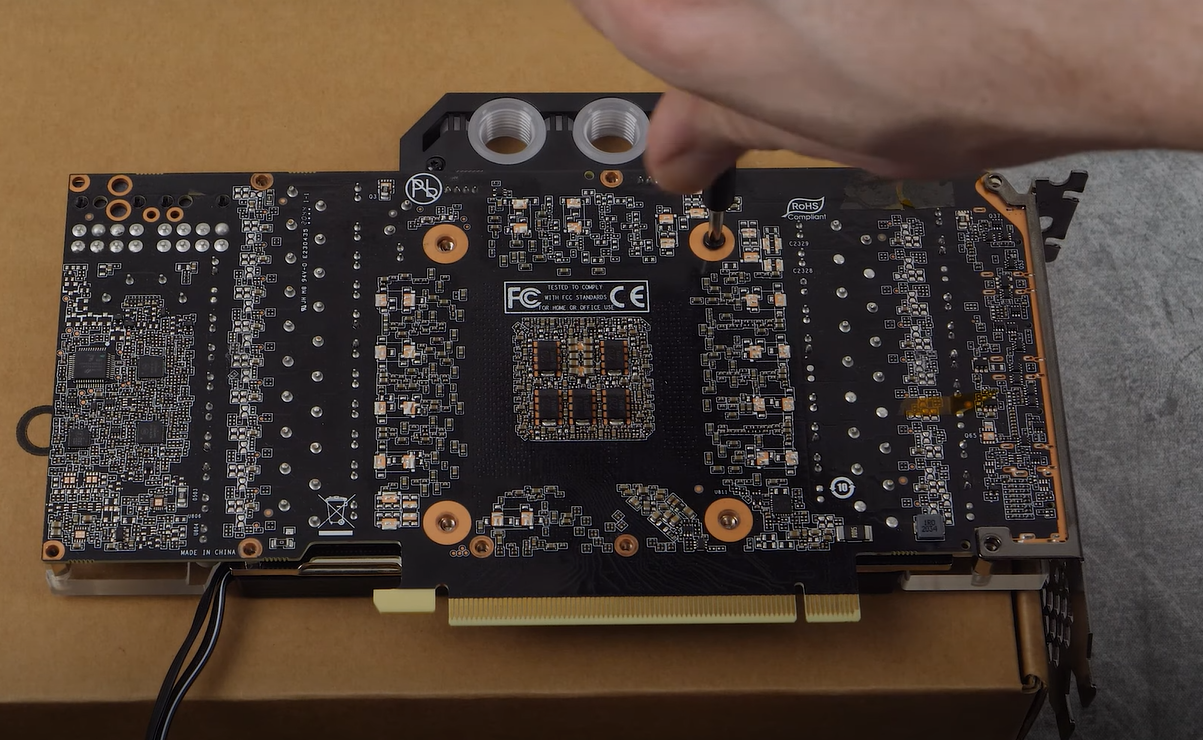

3. Użyj dostarczonych śrub, aby zamocować kartę graficzną na XG5.



4. Połącz XG5 z kontrolerem oświetlenia CORSAIR lub z nagłówkiem ARGB płyty głównej za pomocą adaptera.



Krok 3: Instalacja XG5 w układzie chłodzenia niestandardowym

Ostatnim krokiem jest zainstalowanie XG5 w niestandardowym układzie chłodzenia Twojego systemu. Do zainstalowania XG5 w niestandardowym układzie chłodzenia potrzebujesz dwóch złącz typu CORSAIR XF G1/4" BSPP. Możesz je zakupić w sklepie internetowym CORSAIR.

UWAGA: Upewnij się, że NIE używasz jednego z portów bloku wodnego na XG5 jako zarówno wejścia, jak i wyjścia; spowoduje to omijanie bloku wodnego przez płyn.

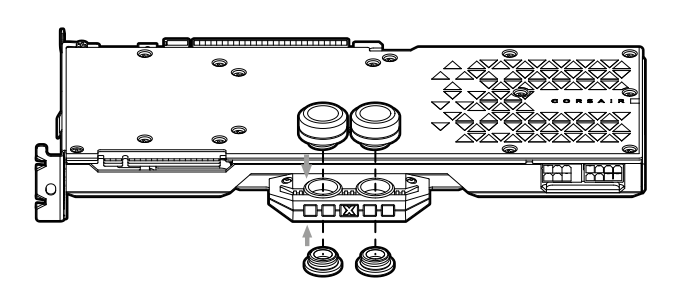

1. Zainstaluj dwa dopasowane do gwintów CORSAIR XF G1/4" BSPP w porty bloku wodnego XG5; upewnij się, że dokręcasz złącza ręcznie i NIE używaj narzędzi do dokręcania (np. szczypiec).



2. Zamknij pozostałe porty XG5, używając wtyczek G1/4".
3. Dokręć wtyczki za pomocą narzędzia do wtyczek dołączonego do złączy.
   • UWAGA: NIE używaj śrubokrętu, ponieważ może uszkodzić powierzchnię wtyczek.
4. Zainstaluj odpowiednią rurkę do typu złącza sprężynowego XF, którego użyłeś.
5. Użyj pierścienia blokującego, aby zamocować rurkę do swojego niestandardowego obiegu chłodzenia.
   • UWAGA: Jeśli użyłeś innych złączy niż złącza sprężynowe, użyj odpowiedniej metody mocowania dla tego typu złącza.
6. Przeprowadź test szczelności swojego obiegu chłodzenia przed włączeniem komputera.
