Potrzebujesz pomocy przy instalacji bloku wodnego HYDRO X Series XG7 dla karty NVIDIA RTX 3080 lub 3090? Mamy film instruktażowy, który pomoże Ci uruchomić blok wodny.

Narzędzia do użycia

Aby zainstalować blok wodny, będziesz potrzebować następujących śrubokrętów:

• PH1
• T5
• T6H
• T8H

Instrukcje wideo

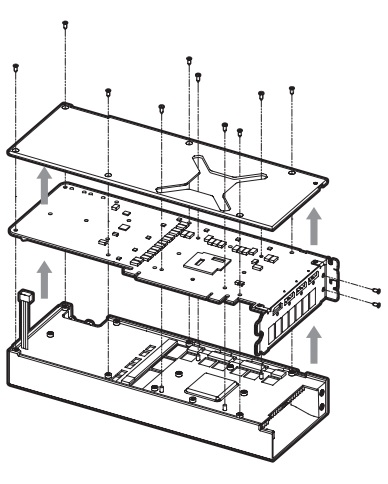

Krok pierwszy: Usuwanie karty graficznej

Pierwszym krokiem instalacji jest usunięcie karty graficznej z wentylatora radiatora.

1. Usuń wszelkie pokrywy i śruby, które mocują płytę tylną do karty graficznej.
   • Zalecamy użycie kawałka mocnej taśmy do usunięcia czterech małych nakładek na śruby.
2. Usuń uchwyt montażowy gniazda PCI z karty graficznej.
   • (Opcjonalnie) Jeśli masz XG7 3090, zamień uchwyt montażowy gniazda PCI na podwójny uchwyt dołączony do bloku wodnego.
3. Odłącz wszystkie kable podłączone do wentylatora radiatora.
4. Usuń śruby, które mocują kartę graficzną do wentylatora radiatora.
5. Delikatnie usuń kartę graficzną z wentylatora radiatora.



6. Wyczyść oryginalną pastę termoprzewodzącą i usuń podkładki termiczne.
   • W razie potrzeby użyj izopropanolu.

Krok drugi: Instalacja bloku wodnego

Gdy już usuniesz kartę graficzną z wentylatora radiatora, możesz teraz zainstalować blok wodny.

1. Poprowadź przewody przez tył bloku wodnego.
2. Usuń pokrywę TIM i umieść blok wodny na gładkiej powierzchni z pokrywą i szkłem akrylowym skierowanymi w dół.
3. Ostrożnie umieść swoją nagą kartę graficzną na bloku wodnym z wstępnie zainstalowanym materiałem termicznym.
   • Upewnij się, że dokładnie wyrównujesz otwory karty graficznej z otworami w bloku wodnym.
4. Zainstaluj ponownie uchwyt montażowy gniazda PCI.
5. Umieść dostarczoną płytę tylną bloku wodnego na karcie graficznej.
   • Upewnij się, że dokładnie wyrównujesz otwory płyty tylnej z otworami karty graficznej.
6. Użyj śrubokrętu krzyżakowego do zamocowania zespołu bloku wodnego za pomocą dołączonych śrub M2.5x5mm.
7. Użyj dołączonego kabla adaptera RTGB do podłączenia zespołu bloku wodnego do kontrolera oświetlenia RGB Corsair, innego komponentu serii Hydro X lub nagłówka RGB płyty głównej.
