Serwis Hydro X Series XM2 M.2 SSD Water Block pozwala na chłodzenie dysku SSD M.2 o wysokiej prędkości, co umożliwia utrzymanie szybkich prędkości transferu danych. Oferujemy wideo oraz instrukcje pisemne, które pomogą w instalacji.

Instrukcje wideo

Instalacja bloku wodnego dla M.2 SSD

Przed rozpoczęciem instalacji upewnij się, że komputer jest wyłączony.

1. Usuń folię ochronną z podkładek termicznych zacisku montażowego i bloku wodnego.
2. Umieść swój dysk M.2 NVME SSD na zacisku montażowym.



3. Umieść blok wodny na dysku M.2 NVME SSD i naciśnij aż zacisk montażowy się zamknie.
4. Znajdź dostępny slot M.2 klucz M 2280 na płycie głównej.
   • Upewnij się, że usunąłeś wszelkie pokrywy i śruby; dla krótszych kart M.2, upewnij się, że na dystansach nie pozostały żadne śruby.

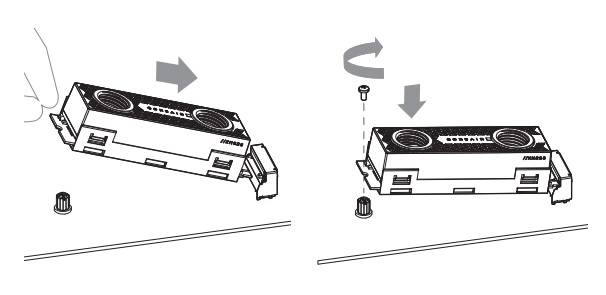

5. Włóż dysk M.2 NVME SSD do slotu.
6. Przymocuj dysk SSD za pomocą śruby.

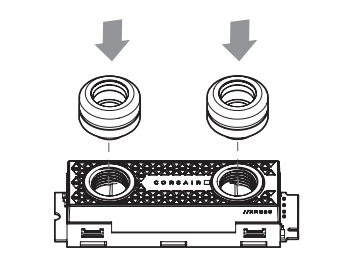

7. Zainstaluj dwa złącza XF G1/4" BSPP na porty bloku wodnego.
   • Upewnij się, że złącza dokręcasz ręcznie. NIE używaj narzędzi do dokręcania złącz.



8. Zainstaluj i przymocuj rurkę bloku wodnego na złączach.

Upewnij się, że wykonujesz test szczelności przed włączeniem komputera.
