У вас разъем AMD AM4 и вам нужна помощь в установке вашего кулера XC7 RGB? У нас есть видео, которое поможет вам пройти процесс установки.

Видеоинструкции

Подготовка к установке XC7 RGB

При установке XC7 RGB на разъем AMD AM4 вам нужно сначала удалить оригинальный кронштейн и установить заднюю пластину AMD AM4.

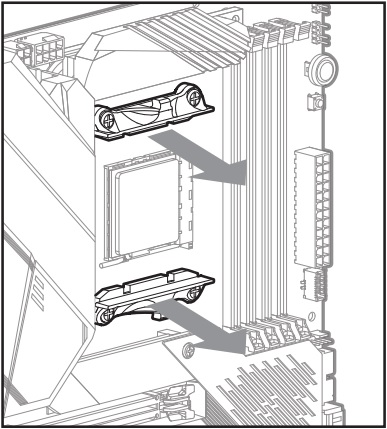

1. Снимите оригинальный кронштейн AM4 с материнской платы.

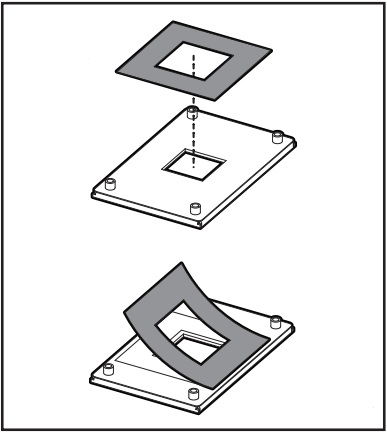

2. Наклейте предоставленный двусторонний скотч на заднюю пластину AM4.



3. Используйте двусторонний скотч, чтобы закрепить заднюю пластину AM4 на обратной стороне материнской платы.
   • Убедитесь, что отверстия на пластине правильно выровнены с отверстиями на вашей материнской плате.

Также вам нужно удалить кронштейн Intel LGA 1200 вокруг водоблока XC7 RGB и установить кронштейн для установки на разъем AMD AM4.

1. Снимите защитную крышку TIM с нижней стороны водоблока XC7 RGB.

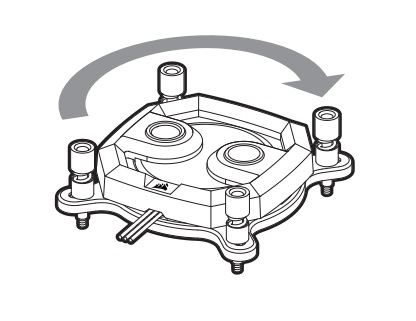

2. Немного поверните кронштейн по часовой стрелке до упора.



3. Вытяните кронштейн за пределы холодильной пластины водоблока, чтобы удалить его.

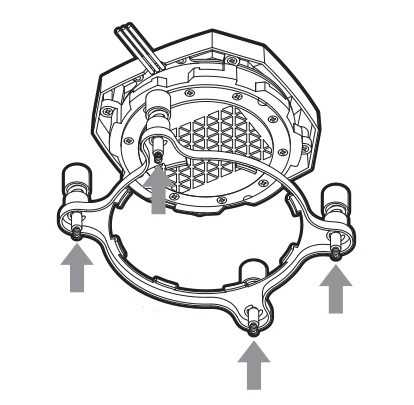

4. Установите кронштейн для установки на разъем AMD AM4 на водоблок.


Установка XC7 RGB

После того как вы установили заднюю пластину AMD AM4 на материнскую плату и кронштейн для установки на разъем AMD AM4 на водоблок XC7 RGB, вы можете установить кулер на материнскую плату.

1. Поместите водоблок на заднюю пластину AMD AM4.



2. Затяните винты XC7 RGB, чтобы закрепить его на задней пластине.
3. Используйте включенный адаптер RGB-кабеля, чтобы подключить XC7 RGB к контроллеру подсветки CORSAIR, другому компоненту серии Hydro X или заголовку RGB материнской платы.

После завершения установки XC7 RGB вы можете использовать iCUE для настройки RGB-подсветки на вашем кулере.
