Нужна помощь в настройке комбо-насоса/резервуара Hydro X Series XD7 RGB? У нас есть видео и этот руководство, чтобы помочь вам.

• Содержимое коробки
• Настройка XD7
• Дополнительно: Установка датчика температуры
• Наполнение XD7
• Видеоинструкции

Содержимое коробки

Коробка с XD7 должна содержать следующие детали:

• Комбо-насос/резервуар XD7
• Пробки G1/4
• Датчик температуры
• Крепежные винты
• ARGB адаптер
• 24-контактный джампер

Настройка XD7

Для настройки XD7 выполните следующие шаги:

1. Установите XD7 на кронштейн вентилятора корпуса или непосредственно в корпус вашего ПК.

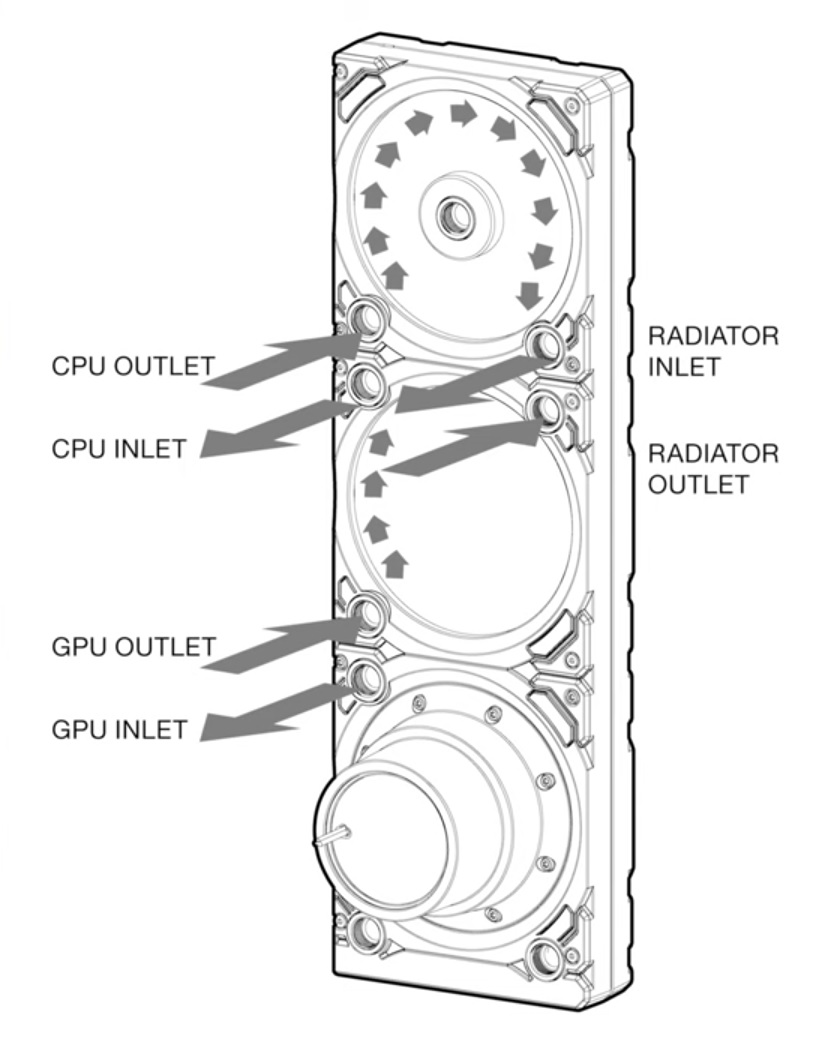

2. Используйте диаграмму ниже для рекомендуемого расположения XD7.
   • ПРИМЕЧАНИЕ: Нижние два порта должны использоваться только для слива.

3. Установите XD7 в корпус вашего ПК.
4. Прикрепите монтажные фитинги к портам XD7.
5. Подключите трубопровод к XD7 и другим компонентам серии Hydro X.

Дополнительно: Установка датчика температуры

Если вы хотите установить датчик температуры, вы можете:

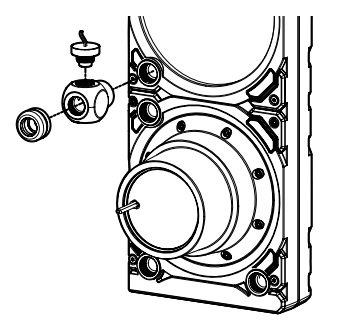

• Установить адаптер-разветвитель Y-подключения на любой входной/выходной порт на XD7, КРОМЕ портов Наполнения или Слива, затем установите датчик температуры на адаптер-разветвитель Y-подключения.

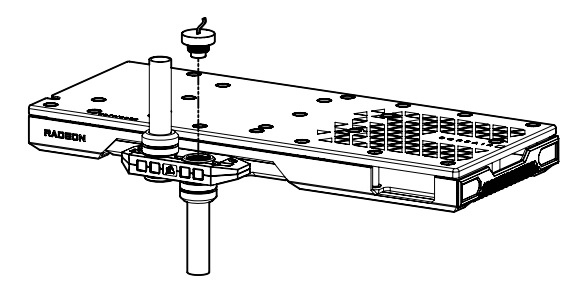

• Установите датчик температуры на неиспользуемый порт на блоке ГПУ.


Наполнение XD7

После завершения настройки XD7 пришло время наполнить его охлаждающей жидкостью.

ПРИМЕЧАНИЕ: Убедитесь, что блок питания отключен и отсоединен от всех компонентов вашего компьютера при наполнении XD7.

1. Снимите пробку G1/4 сверху XD7.
   • ПРИМЕЧАНИЕ: Убедитесь, что все другие неиспользуемые порты G1/4 заткнуты.
2. Используйте бутылку для наполнения XD7 охлаждающей жидкостью.



3. Подключите прилагаемый 24-контактный джампер к 24-контактному кабелю ATX блока питания.
4. Отсоедините 4-контактный разъем вентилятора насоса XD7 от материнской платы/контроллера вентиляторов; это заставит насос работать на 100% скорости для упрощения наполнения.
5. Подключите блок питания к электросети и включите его для запуска насоса; охлаждающая жидкость начнет циркулировать по системе.
6. Перед тем как резервуар опустеет, выключите блок питания.
   • ВАЖНО: НЕ допускайте просушивания насоса или опустошения резервуара от охлаждающей жидкости, так как это может повредить насос.
7. Повторите шаги 5 и 6, пока XD7 не поддерживает уровень охлаждающей жидкости.
   • ПРИМЕЧАНИЕ: Мы рекомендуем не наполнять резервуар более чем на 4 см (1,5") от верха.
8. Позвольте насосу работать около 24 часов, чтобы избавиться от воздуха, застрявшего в компонентах, и убедиться, что нет утечек.
9. После проверки на утечки системы выключите блок питания и отсоедините 24-контактный джампер.
10. Подключите питание к другим периферийным устройствам компьютера и включите компьютер.

Видеоинструкции
