Как установить водоблок HYDRO X Series XG5 RGB на вашу видеокарту серии 30 с референтным дизайном

Эта статья содержит инструкции и видео, которые помогут вам установить водоблок CORSAIR HYDRO X Series XG5 RGB на вашу видеокарту NVIDIA GeForce RTX 30-серии с референсным дизайном.

Примечание: Если вы хотите использовать встроенную RGB-подсветку XG5, вам понадобится контроллер CORSAIR iCUE Commander PRO / CORE XT или Lighting Node PRO, который позволит вам использовать программное обеспечение iCUE для программирования и управления визуальными эффектами.

Видеоинструкции

Шаг 1: Подготовка вашей видеокарты

Первый шаг - подготовить вашу видеокарту к установке водоблока.

1. Открутите кронштейн крепления PCI-слота с видеокарты.



2. Если у вашей видеокарты есть задняя плита, открутите ее с видеокарты.

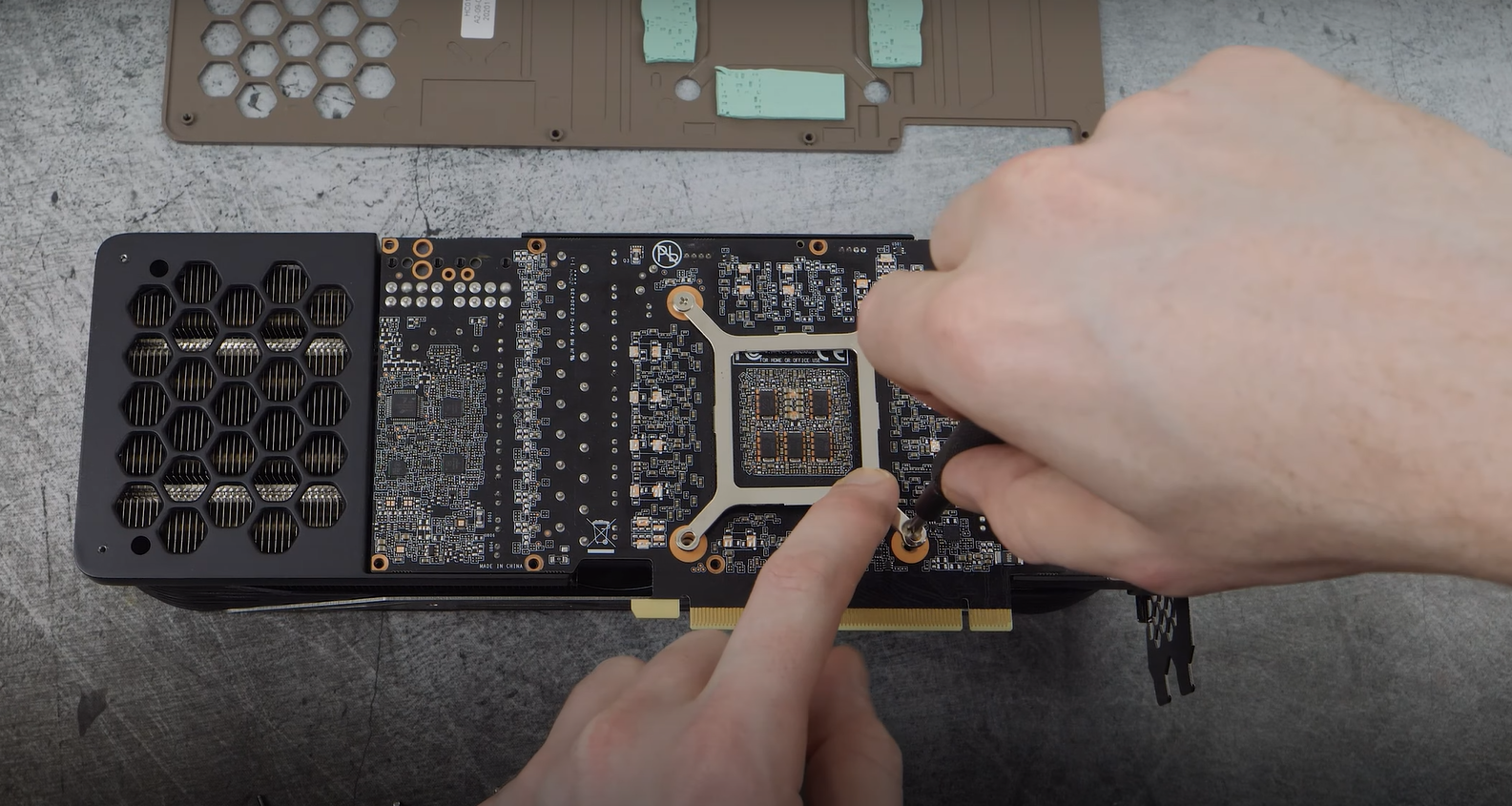

3. Открутите кронштейн удержания теплоотвода GPU с видеокарты.



4. Снимите печатную плату видеокарты с теплоотводной сборки.
   • Убедитесь, что вы осторожно отсоединяете вентиляторы от разъемов на плате.
5. Используйте безворсовую ткань и изопропиловый спирт для удаления старой термопасты с вашего GPU.

Шаг 2: Установка водоблока

После того как вы сняли печатную плату видеокарты с оригинальной теплоотводной сборки и очистили старую термопасту, вы можете установить водоблок.

1. Снимите пластиковый кожух с холодильной пластины XG5.
2. Установите GPU видеокарты на XG5, обеспечивая выравнивание отверстий.

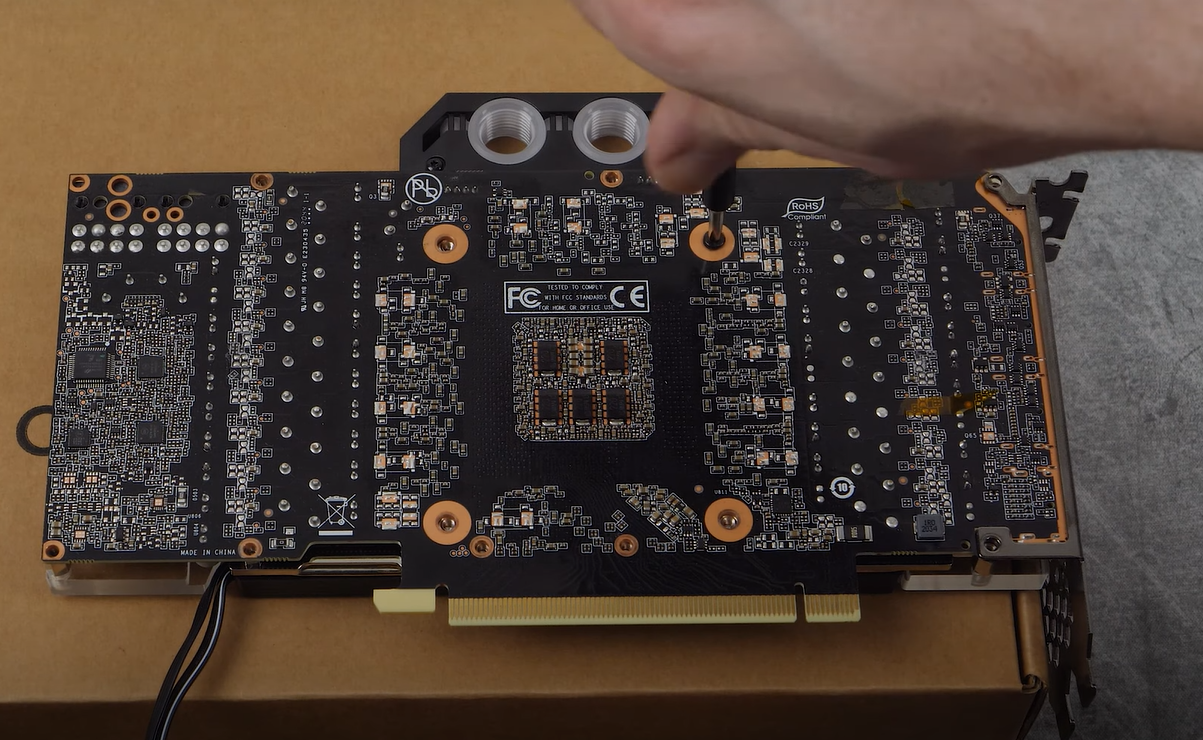

3. Используйте предоставленные винты для крепления видеокарты на XG5.

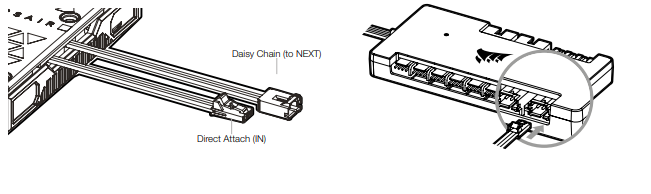

4. Подключите XG5 к вашему контроллеру подсветки CORSAIR или заголовку ARGB материнской платы с помощью адаптера.



Шаг 3: Установка XG5 в вашу систему собственного охлаждения

Последний шаг - установить XG5 в систему собственного охлаждения вашей системы. Вам понадобятся два резьбовых фитинга CORSAIR XF G1/4" BSPP для установки XG5 в вашу систему собственного охлаждения. Их можно приобрести на веб-сайте CORSAIR.

Примечание: Убедитесь, что вы НЕ используете один из портов водоблока на XG5 как вход и выход; это приведет к обходу водоблока.

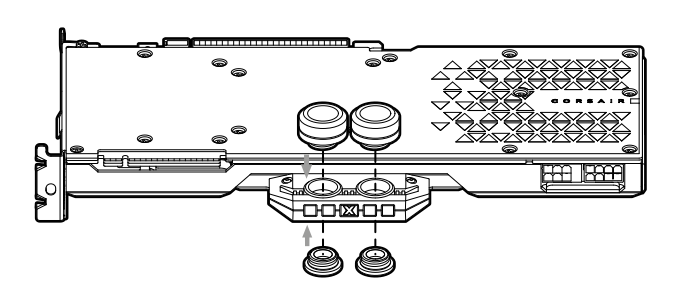

1. Установите два фитинга CORSAIR XF G1/4" с резьбой BSPP в порты водного блока XG5; убедитесь, что затягиваете фитинги вручную и НЕ используете инструменты для затяжки (например, плоскогубцы).



2. Закройте оставшиеся порты XG5, используя пробки G1/4".
3. Затяните пробки с помощью инструмента для пробок, включенного в комплект поставки фитингов.
   • Примечание: НЕ используйте отвертку, так как она может повредить поверхность пробок.
4. Установите соответствующий шланг для типа компрессионного фитинга XF, который вы использовали.
5. Используйте фиксирующее кольцо, чтобы закрепить шланг на вашем индивидуальном контуре охлаждения.
   • Примечание: Если вы использовали фитинги, отличные от компрессионных, используйте соответствующий метод крепления для этого типа фитингов.
6. Проведите испытание на утечку вашего контура охлаждения перед включением ПК.
