Нужна помощь в установке водоблока HYDRO X Series XG7 для NVIDIA RTX 3080 или 3090? У нас есть видео, которое поможет вам установить водоблок.

Инструменты, которые потребуются

Для установки водоблока вам понадобятся следующие отвертки:

• PH1
• T5
• T6H
• T8H

Видеоинструкции

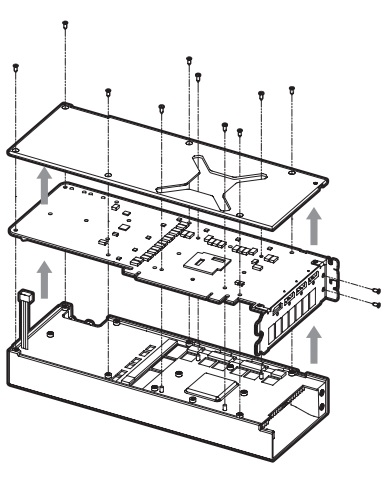

Шаг первый: Снятие видеокарты

Первый шаг установки - снять видеокарту с вентиляторной сборки радиатора.

1. Снимите все крышки и винты, крепящие заднюю пластину к вашей видеокарте.
   • Мы рекомендуем использовать кусок прочного скотча для снятия четырех маленьких винтовых заглушек.
2. Снимите кронштейн крепления PCI-слота с вашей видеокарты.
   • (По желанию) Если у вас есть XG7 3090, замените кронштейн крепления PCI-слота на двойной кронштейн, включенный в комплект водоблока.
3. Отсоедините все кабели, подключенные к вентиляторной сборке радиатора.
4. Снимите винты, которые крепят видеокарту к вентиляторной сборке радиатора.
5. Осторожно снимите видеокарту с вентиляторной сборки радиатора.



6. Сотрите оригинальный термопроводящий состав и удалите термопрокладки.
   • При необходимости используйте изопропиловый спирт.

Шаг второй: Установка водоблока

После того, как вы сняли видеокарту с вентиляторной сборки радиатора, вы можете установить водоблок.

1. Проложите проводку через заднюю часть водоблока.
2. Снимите защитную крышку TIM и поместите водоблок на гладкую поверхность с крышкой и акриловым стеклом, обращенными вниз.
3. Осторожно поместите вашу обнаженную видеокарту на водоблок с предустановленным термоматериалом.
   • Убедитесь, что аккуратно выровняли отверстия видеокарты с отверстиями водоблока.
4. Установите кронштейн крепления PCI-слота.
5. Положите предоставленную заднюю пластину водоблока на видеокарту.
   • Убедитесь, что аккуратно выровняли отверстия задней пластины с отверстиями видеокарты.
6. Используйте отвертку Phillips-head для закрепления сборки водоблока с помощью включенных в комплект винтов M2.5x5 мм.
7. Используйте включенный кабель адаптера RTGB для подключения сборки водоблока к контроллеру подсветки Corsair RGB, другому компоненту серии Hydro X или заголовку RGB материнской платы.
