Водоблок Hydro X Series XM2 M.2 SSD позволяет охлаждать высокоскоростной M.2 SSD и сохранять быструю скорость передачи данных. У нас есть видео и письменные инструкции для помощи в установке.

Видеоинструкции

Установка водоблока для M.2 SSD

Перед установкой убедитесь, что ваш компьютер выключен.

1. Снимите защитную пленку с термопрокладок крепежной скобы и водоблока.
2. Положите ваш M.2 NVME SSD на крепежную скобу.



3. Положите водоблок на M.2 NVME SSD и нажмите вниз, пока крепежная скоба не закроется.
4. Найдите доступный слот M.2 ключа M 2280 на вашей материнской плате.
   • Убедитесь, что вы сняли любую крышку и винты; для более коротких карт M.2 убедитесь, что в стойках не осталось винтов.
5. Вставьте M.2 NVME SSD в слот.
6. Закрепите SSD винтом.

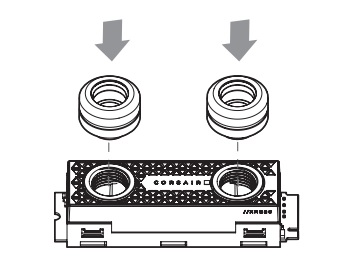

7. Установите два резьбовых фитинга XF G1/4" BSPP на порты водоблока.
   • Убедитесь, что вы закручиваете фитинги вручную. НЕ используйте инструменты для закручивания фитингов.



8. Установите и закрепите трубку водоблока на фитингах.

Убедитесь, что вы проводите испытание на утечку перед включением вашего компьютера.
